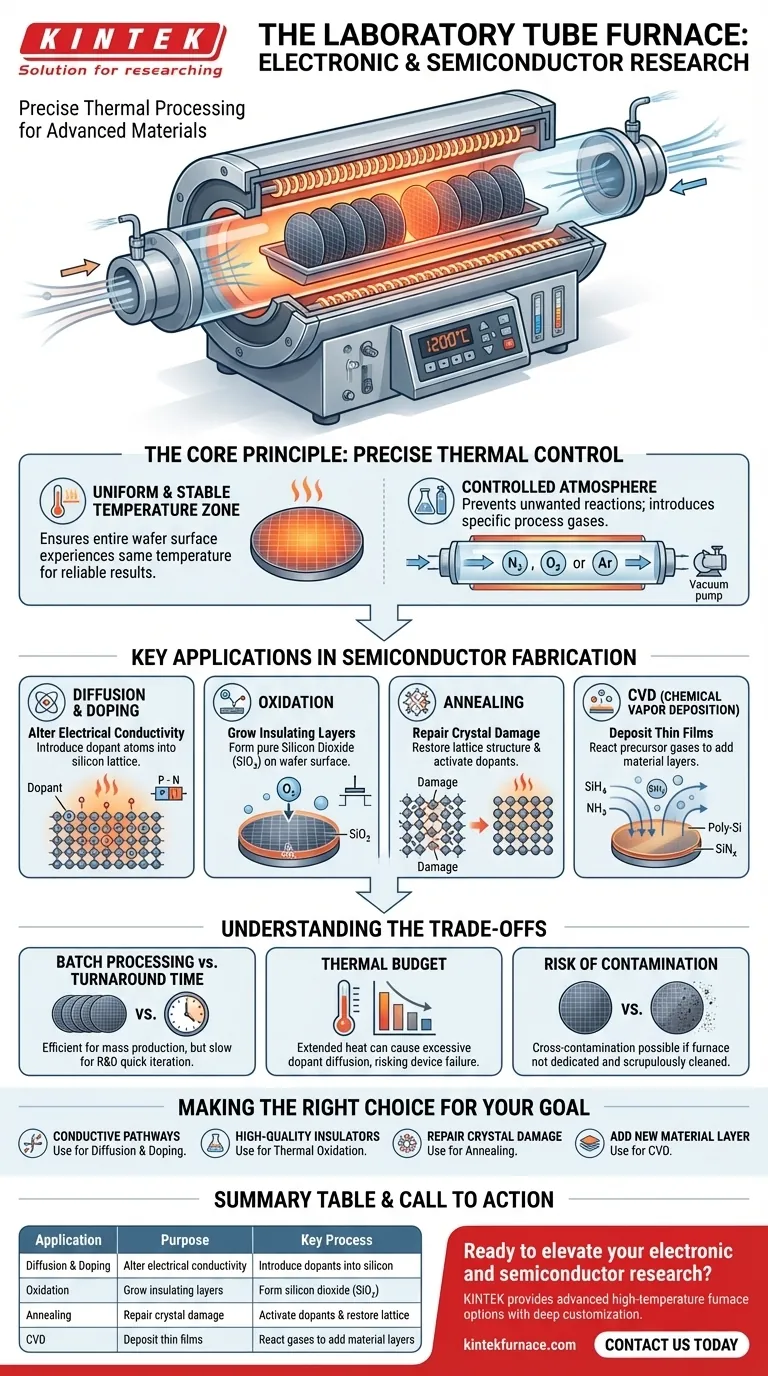

Il forno a tubi da laboratorio è uno strumento fondamentale nella ricerca elettronica e sui semiconduttori, in quanto consente un'elaborazione termica precisa dei materiali.Facilita processi come la diffusione, il drogaggio, l'ossidazione e la ricottura per modificare le proprietà elettriche e strutturali dei materiali semiconduttori, in particolare dei wafer di silicio.Il forno funziona riscaldando i campioni all'interno di un tubo di reazione mediante resistenza elettrica controllata o combustione, con una regolazione della temperatura che garantisce uniformità e precisione.Per i tubi di reazione vengono comunemente utilizzati materiali come l'allumina, il pirex o il quarzo fuso per resistere alle alte temperature e mantenere la purezza.Questi forni sono indispensabili per produrre dispositivi a semiconduttore ad alte prestazioni con una qualità costante.
Spiegazione dei punti chiave:
-
Funzioni fondamentali nella ricerca sui semiconduttori
- Diffusione e drogaggio:A forno a tubi da laboratorio è utilizzato per introdurre droganti (ad esempio, boro o fosforo) nei wafer di silicio, alterandone la conducibilità elettrica.Questo processo richiede un controllo preciso della temperatura per garantire una distribuzione uniforme delle impurità.
- Ossidazione:Forma strati di biossido di silicio sui wafer, essenziali per l'isolamento e il dielettrico di gate nei transistor.Il forno fornisce un ambiente ricco di ossigeno ad alte temperature (~800-1200°C).
- Ricottura:Ripara i danni al reticolo cristallino dopo l'impianto di ioni, migliorando le prestazioni del materiale.I cicli di riscaldamento/raffreddamento controllati sono fondamentali.
-
Progettazione e funzionamento
- Meccanismo di riscaldamento:Utilizza una resistenza elettrica o la combustione di un combustibile per riscaldare un tubo di reazione centrale.Il campione viene posizionato all'interno del tubo, mentre gli elementi riscaldanti esterni assicurano una distribuzione uniforme del calore.
- Controllo della temperatura:I controllori avanzati mantengono la stabilità (±1°C), con intervalli da 300°C a 1800°C, a seconda del processo.
- Materiali del tubo di reazione:L'allumina (resistenza alle alte temperature), il quarzo fuso (inerzia chimica) e il pirex (applicazioni a bassa temperatura) sono scelti in base ai requisiti di processo.
-
Controllo dell'atmosfera
- Vuoto/Gas inerte:Impedisce la contaminazione durante processi come il drogaggio o la sinterizzazione.Ad esempio, le atmosfere di azoto o argon evitano l'ossidazione indesiderata.
- Sistemi di flusso di gas:Permettono di introdurre con precisione i gas droganti (ad esempio, la fosfina) durante la diffusione.
-
Confronto con altri forni
- A differenza di forni a muffola I forni a tubi, che riscaldano i campioni indirettamente in una camera sigillata, consentono il flusso diretto di gas sui campioni, rendendoli ideali per la CVD (Chemical Vapor Deposition) o le reazioni in fase gassosa.
-
Applicazioni industriali
- Fabbricazione di wafer:Fondamentale per la creazione di MOSFET, chip di memoria e altri prodotti microelettronici.
- Ricerca e sviluppo:Utilizzato per testare nuovi materiali (ad esempio, nitruro di gallio) o ottimizzare i processi termici per dispositivi di nuova generazione.
-
Considerazioni chiave per gli acquirenti
- Intervallo di temperatura:Adattare ai processi previsti (ad esempio, 1200°C per l'ossidazione contro 1600°C per la sinterizzazione della ceramica).
- Compatibilità del materiale del tubo:Garantire la resistenza ai gas di processo (ad esempio, compatibilità dell'idrogeno con il quarzo).
- Automazione:Cercate controllori programmabili per la ripetibilità nella ricerca ad alto volume.
Grazie all'integrazione di queste funzionalità, i forni a tubi sono alla base dei progressi della tecnologia dei semiconduttori, dai chip di uso quotidiano ai componenti di calcolo quantistico all'avanguardia.La loro precisione e versatilità li rende una pietra miliare dei moderni laboratori di ricerca elettronica.
Tabella riassuntiva:
| Applicazione chiave | Dettagli del processo | Intervallo di temperatura |
|---|---|---|
| Diffusione e drogaggio | Introduzione di droganti (ad esempio, boro/fosforo) per alterare la conducibilità | 800-1200°C |
| Ossidazione | Forma strati di biossido di silicio per l'isolamento/il dielettrico di gate | 800-1200°C |
| Ricottura | Ripara i danni al reticolo cristallino dopo l'impianto ionico | 300-1200°C |
| Processi CVD | Consente reazioni in fase gassosa per la deposizione di film sottili (ad esempio, rivestimenti in diamante) | Fino a 1800°C |
| Controllo dell'atmosfera | Gli ambienti inerti/vuoto prevengono la contaminazione durante i processi sensibili | Variabile in base al tipo di gas |
Potenziate la vostra ricerca sui semiconduttori con i forni tubolari di precisione di KINTEK!Le nostre soluzioni avanzate, tra cui i forni a tubi personalizzabili forni a tubo da laboratorio e componenti compatibili con il vuoto, garantiscono un controllo termico ineguagliabile per i processi di drogaggio, CVD e ricottura.Sfruttate le nostre competenze interne in materia di R&S e produzione per personalizzare i sistemi in base alle vostre esigenze specifiche. contattateci oggi stesso per discutere i requisiti del vostro progetto.
