Nel suo nucleo, un forno a tubo sottovuoto è un forno ad alta temperatura che riscalda i materiali all'interno di un tubo sigillato da cui è stata rimossa tutta l'aria. Creando questo vuoto, il forno impedisce al materiale di ossidarsi o di reagire con i gas atmosferici durante l'intenso processo di riscaldamento, garantendo che le sue proprietà rimangano pure e inalterate.
Il vero scopo di un forno a tubo sottovuoto non è solo generare calore, ma creare un ambiente eccezionalmente puro e controllato. Ciò consente la lavorazione di materiali ad alta temperatura che sarebbe impossibile in un'atmosfera normale, dove reazioni come l'ossidazione sono inevitabili.
Il principio fondamentale: isolare il materiale
La caratteristica distintiva di un forno a tubo sottovuoto è la sua capacità di creare un ambiente di processo incontaminato, completamente isolato dall'aria esterna. Ciò si ottiene grazie a due sistemi chiave che lavorano in tandem.
Il sistema di contenimento: tubo e flange
Il cuore del forno è un tubo sigillato, tipicamente realizzato in quarzo per temperature fino a circa 1200°C o in ceramica come corindone (allumina) per temperature ancora più elevate. Questo tubo funge da camera di processo.
Per garantirne la tenuta ermetica, ciascuna estremità del tubo è sigillata con una flangia in acciaio inossidabile. Queste flange sono dotate di guarnizioni di grado sottovuoto e porte per il collegamento di una pompa del vuoto e l'introduzione di gas specifici, se necessario.
Creare il vuoto o l'atmosfera controllata
Prima che il riscaldamento abbia inizio, viene utilizzata una pompa per il vuoto per evacuare tutta l'aria e l'umidità dal tubo sigillato. Questa fase è fondamentale perché rimuove l'ossigeno e altri gas reattivi che potrebbero contaminare o ossidare il campione ad alte temperature.
Una volta stabilito il vuoto, il processo può essere eseguito in quello stato. In alternativa, il tubo può essere riempito con una specifica atmosfera controllata, come un gas inerte come l'Argon per prevenire qualsiasi reazione, o un gas reattivo per processi come la carburazione o la nitrurazione.
Come viene ottenuto e controllato il riscaldamento
Con l'ambiente assicurato, può iniziare la seconda funzione principale del forno: il riscaldamento preciso. Il design è ottimizzato per l'accuratezza e l'uniformità termica.
Elementi riscaldanti esterni
Gli elementi riscaldanti, spesso realizzati con materiali come Kanthal, SiC o MoSi2 a seconda del range di temperatura, sono posizionati attorno all'esterno del tubo di processo.
Questo metodo di riscaldamento esterno trasferisce energia termica attraverso la parete del tubo al campione all'interno. Protegge gli elementi da qualsiasi degassamento o reazione che avvenga all'interno del tubo, prolungandone la vita utile.
Garantire l'uniformità della temperatura
La geometria cilindrica del tubo e il posizionamento degli elementi riscaldanti sono progettati per creare una zona calda uniforme al centro del forno. Ciò assicura che l'intero campione sperimenti la stessa temperatura, il che è fondamentale per una lavorazione coerente dei materiali, la ricottura o la crescita di cristalli.
Controllo preciso della temperatura
I moderni forni a tubo sottovuoto sono governati da sofisticati controllori programmabili. Questi consentono agli operatori di definire tassi precisi di riscaldamento e raffreddamento, impostare tempi di "mantenimento" di temperatura specifici e automatizzare cicli termici complessi con elevata ripetibilità. Le caratteristiche di sicurezza come la protezione da sovratemperatura sono standard.
Comprendere i compromessi: forno a tubo rispetto a forno a scatola
La scelta del forno giusto richiede la comprensione dei suoi punti di forza e dei suoi limiti specifici, soprattutto se confrontato con un forno a scatola per uso più generico.
Forno a tubo: precisione e atmosfera
Il punto di forza di un forno a tubo è il suo controllo senza pari sull'atmosfera di processo. È lo strumento ideale per lavorare materiali sensibili, piccoli campioni, polveri o film sottili dove prevenire l'ossidazione è un requisito non negoziabile.
Forno a scatola: capacità e semplicità
Un forno a scatola, al contrario, presenta una camera ampia e accessibile per riscaldare oggetti più grandi o di forma irregolare. Sebbene alcuni modelli possano utilizzare un'atmosfera controllata, generalmente sono meno efficaci nel raggiungere il vuoto ad alta purezza o l'ambiente sigillato di un forno a tubo.
Limiti chiave da considerare
Il limite principale di un forno a tubo è il suo volume limitato del campione dettato dal diametro del tubo. Inoltre, la temperatura più uniforme si trova al centro del tubo, con potenziali cali di temperatura vicino alle estremità più fredde.
Fare la scelta giusta per il tuo processo
Il tuo obiettivo specifico determina se le capacità uniche di un forno a tubo sottovuoto sono necessarie per il tuo lavoro.
- Se la tua priorità principale è la purezza del materiale e la prevenzione dell'ossidazione: La capacità di vuoto è la caratteristica più critica, rendendo il forno a tubo la scelta corretta.
- Se la tua priorità principale è la sintesi di materiali in un ambiente gassoso specifico: Il design del tubo sigillato con porte di ingresso del gas è essenziale per il tuo processo.
- Se la tua priorità principale è il trattamento termico generale di parti più grandi dove l'atmosfera non è critica: Un forno a scatola più semplice e di maggiore capacità è probabilmente la soluzione più pratica.
Comprendere questi principi ti permette di utilizzare il forno non semplicemente come un riscaldatore, ma come uno strumento preciso per manipolare l'ambiente di un materiale.
Tabella riassuntiva:
| Aspetto | Dettagli chiave |
|---|---|
| Funzione principale | Riscalda i materiali in un tubo sigillato sottovuoto per prevenire l'ossidazione e garantire la purezza. |
| Componenti chiave | Tubo sigillato (quarzo/allumina), flange, pompa per il vuoto, elementi riscaldanti, controllore programmabile. |
| Metodo di riscaldamento | Elementi riscaldanti esterni per temperatura uniforme e protezione dalle reazioni. |
| Controllo dell'atmosfera | Vuoto o gas inerti/reattivi per un controllo ambientale preciso. |
| Ideale per | Materiali sensibili, piccoli campioni, polveri, film sottili che richiedono elevata purezza. |
| Limitazioni | Volume limitato del campione, gradienti di temperatura vicino alle estremità del tubo. |
Sblocca la precisione nel tuo laboratorio con i forni avanzati a tubo sottovuoto KINTEK
Sfruttando una R&S eccezionale e la produzione interna, KINTEK fornisce a diversi laboratori soluzioni avanzate di forni ad alta temperatura. La nostra linea di prodotti, che include forni a muffola, a tubo, rotanti, forni sottovuoto e a atmosfera, e sistemi CVD/PECVD, è completata dalla nostra forte capacità di personalizzazione approfondita per soddisfare con precisione i requisiti sperimentali unici. Sia che tu stia lavorando materiali sensibili, conducendo sintesi di elevata purezza o necessiti di soluzioni termiche su misura, la nostra esperienza garantisce prestazioni e affidabilità ottimali.
Contattaci oggi stesso per discutere di come i nostri forni a tubo sottovuoto possono migliorare la tua lavorazione dei materiali e ottenere risultati superiori nella tua ricerca o produzione!

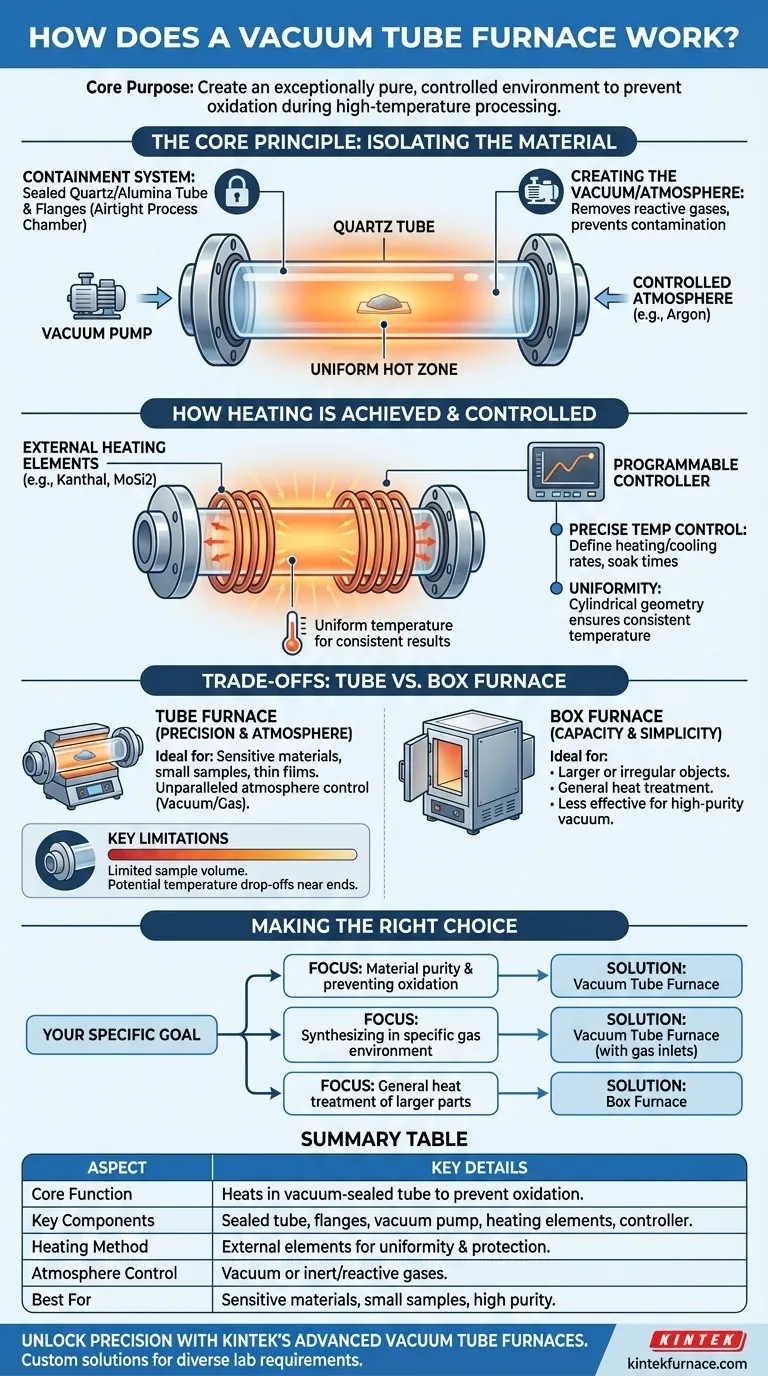

Guida Visiva
