In Che Modo I Moderni Forni A Muffola Raggiungono Un Controllo Preciso Della Temperatura? Scopri La Tecnologia Dietro Il Calore Perfetto

Al centro di ogni moderno forno a muffola si trova una sofisticata collaborazione tra intelligenza digitale e tecnologia di riscaldamento raffinata. Questi forni ottengono un controllo preciso della temperatura utilizzando elementi riscaldanti elettrici di elevata purezza governati da un sistema di controllo PID (Proporzionale-Integrale-Derivativo). Questo sistema ad anello chiuso misura continuamente la temperatura interna ed effettua regolazioni di potenza in tempo reale per mantenere il punto di riferimento con eccezionale stabilità e uniformità.

La vera precisione della temperatura non riguarda la potenza grezza, ma il feedback intelligente. L'innovazione fondamentale è il controllore PID, che funge da cervello del forno, correggendo costantemente le deviazioni per garantire che la temperatura impostata sia la temperatura effettiva, in modo coerente e in tutto il volume della camera.

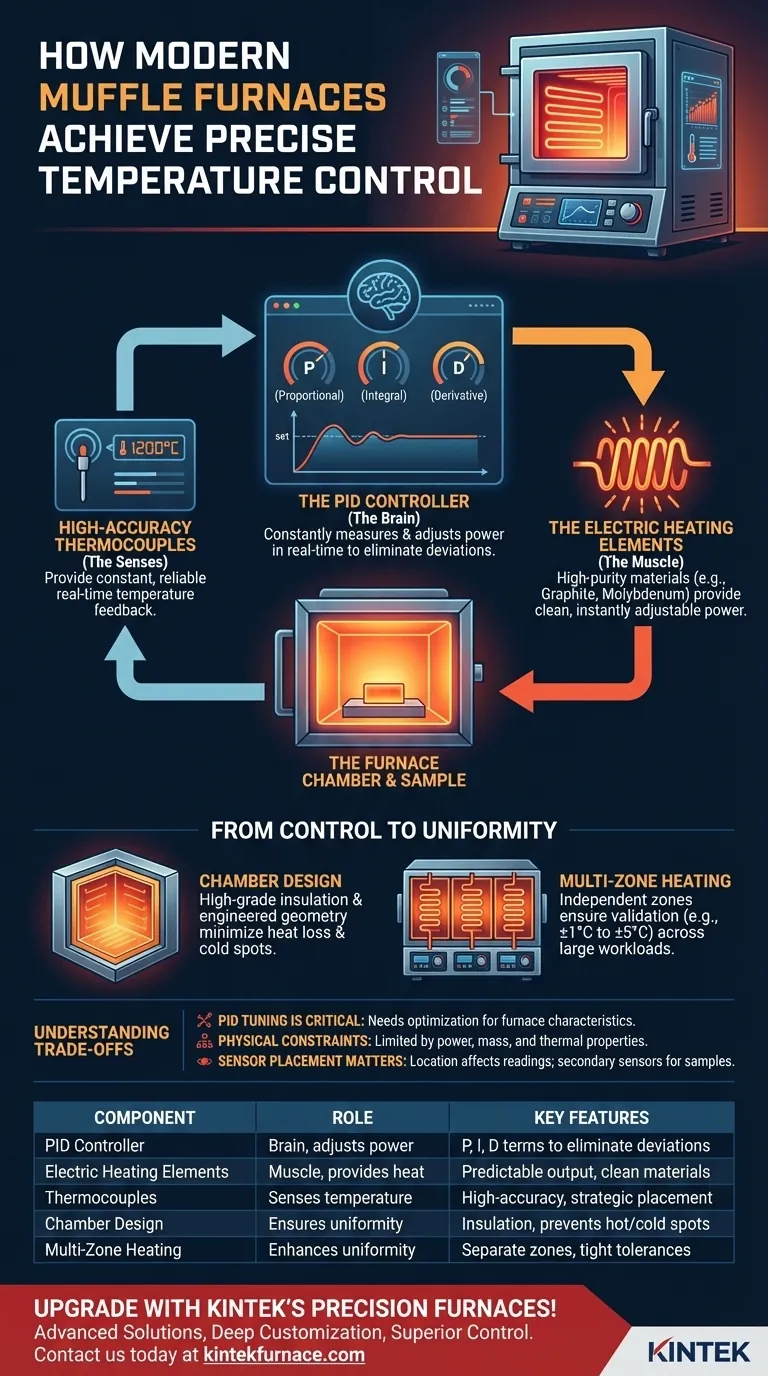

I componenti principali del controllo di precisione

Ottenere un calore stabile e uniforme richiede più del semplice accensione di un elemento riscaldante. Tre componenti chiave lavorano in concerto per fornire la precisione richiesta dai processi scientifici e industriali.

Il cervello: il controllore PID

Il controllore PID è il sistema nervoso centrale del forno. Invece di un semplice termostato on/off che provoca ampie oscillazioni di temperatura, un sistema PID effettua costantemente regolazioni intelligenti.

Opera su tre principi:

Proporzionale (P): Questa parte reagisce alla differenza attuale tra la temperatura impostata e la temperatura effettiva. Maggiore è la differenza, più forte è la risposta.
Integrale (I): Questa parte considera l'errore passato. Corregge le piccole deviazioni persistenti che il termine proporzionale potrebbe ignorare, eliminando la deriva nel tempo.
Derivativo (D): Questa parte anticipa il futuro esaminando il tasso di variazione della temperatura. Smorza la risposta del controllore man mano che si avvicina al setpoint per prevenire il superamento del valore target.

Pensalo come un pilota altamente qualificato che utilizza il cruise control, non solo premendo l'acceleratore e il freno, ma modulando costantemente l'acceleratore per mantenere una velocità perfettamente costante su e giù per le salite.

I muscoli: gli elementi riscaldanti elettrici

I forni moderni hanno abbandonato la combustione per una ragione. Gli elementi riscaldanti elettrici realizzati con materiali come grafite, molibdeno o tungsteno offrono una potenza pulita, prevedibile e istantaneamente regolabile.

A differenza di una fiamma a gas, che presenta fluttuazioni intrinseche, la potenza erogata da un elemento elettrico può essere controllata in modo infinitesimale dal sistema PID. Questo controllo diretto sull'apporto di potenza è fondamentale per ottenere un ambiente termico stabile.

I sensi: termocoppie ad alta precisione

Un sistema di controllo è efficace solo quanto le informazioni che riceve. Le termocoppie ad alta precisione agiscono come terminazioni nervose del forno, fornendo letture di temperatura costanti e affidabili al controllore PID.

Il posizionamento e la qualità di questi sensori sono fondamentali. Forniscono il feedback in tempo reale necessario affinché il controllore effettui i suoi calcoli e aggiustamenti precisi, completando l'anello di feedback.

Dal controllo all'uniformità: ottenere un ambiente stabile

Un controllore perfetto non è sufficiente se il calore non è distribuito in modo uniforme. Anche il design fisico del forno è altrettanto importante per garantire che la temperatura a un'estremità della camera sia uguale all'altra.

L'importanza del design della camera

L'isolamento in fibra ceramica di alta qualità e la geometria della camera attentamente progettata sono cruciali. Questo design minimizza la perdita di calore verso l'ambiente esterno e previene la formazione di punti caldi o freddi all'interno della camera. Una camera ben isolata e sigillata crea un ambiente stabile che è più facile da gestire efficacemente per il sistema PID.

Riscaldamento multi-zona per applicazioni avanzate

Per forni più grandi o processi che richiedono tolleranze eccezionalmente strette, viene impiegato il riscaldamento multi-zona. Questi sistemi suddividono il forno in diverse aree di riscaldamento distinte.

Ogni zona è dotata dei propri elementi riscaldanti e termocoppia, tutti governati dal controllore centrale. Ciò consente al sistema di applicare più o meno potenza a aree specifiche, garantendo un'uniformità di temperatura verificata (ad esempio, ±1°C a ±5°C) su un carico di lavoro ampio o complesso.

Comprendere i compromessi e i limiti

Sebbene i sistemi moderni siano incredibilmente potenti, non sono magici. Comprendere i loro limiti operativi è fondamentale per ottenere risultati affidabili.

La taratura del PID è fondamentale

Un controllore PID deve essere "tarato" (tuned) per il forno specifico in cui si trova. Un controllore mal tarato può causare oscillazioni selvagge della temperatura attorno al setpoint o impiegare troppo tempo per stabilizzarsi. La calibrazione professionale garantisce che i valori P, I e D siano ottimizzati per le caratteristiche termiche del forno.

I vincoli fisici si applicano ancora

Anche il miglior controllore non può sfidare la fisica. Le velocità massime di riscaldamento e raffreddamento (tassi di rampa) sono limitate dalla potenza del forno, dalla sua massa e dalle proprietà termiche dell'isolamento e del campione stesso.

Il posizionamento del sensore è importante

Una termocoppia fornisce la temperatura della sua esatta posizione. Se il campione è grande o denso, la temperatura al centro del campione può ritardare rispetto alla temperatura dell'aria nella camera. Per i processi critici, posizionare una termocoppia secondaria sul o all'interno del pezzo in lavorazione è essenziale per una vera convalida del processo.

Fare la scelta giusta per il tuo processo

Il livello di precisione richiesto dipende direttamente dalla sensibilità della tua applicazione alla variazione termica.

Se la tua attenzione principale è la calcinazione generale, la sgrassatura o semplici trattamenti termici: Un forno standard con un controllore PID a zona singola ben calibrato è più che sufficiente.
Se la tua attenzione principale è la ricerca sui materiali o componenti aerospaziali/medici: Hai bisogno di un sistema con uniformità di temperatura documentata (ad esempio, ±5°C o migliore) e potenzialmente riscaldamento multi-zona.
Se la tua attenzione principale è la ripetibilità del processo e la registrazione dei dati: Dai priorità ai modelli con controllori digitali avanzati che consentono la programmazione di profili di temperatura complessi e l'esportazione di dati per il controllo qualità.

In definitiva, comprendere che la precisione deriva dalla sinergia intelligente tra sistemi di controllo e design fisico ti consente di scegliere un forno che soddisfi veramente le tue esigenze tecniche.

Tabella riassuntiva:

Componente	Ruolo nel controllo di precisione	Caratteristiche principali
Controllore PID	Cervello del sistema, regola la potenza in tempo reale	Utilizza termini P, I, D per eliminare le deviazioni e prevenire il superamento del target
Elementi riscaldanti elettrici	Muscoli, forniscono calore pulito e regolabile	Realizzati con materiali come grafite o molibdeno per una potenza prevedibile
Termocoppie	Rileva la temperatura, fornisce feedback	Sensori ad alta precisione posizionati strategicamente per letture affidabili
Design della camera	Garantisce l'uniformità del calore	Utilizza isolamento in fibra ceramica e geometria sigillata per prevenire punti caldi/freddi
Riscaldamento Multi-zona	Migliora l'uniformità nei forni grandi	Zone separate con controlli individuali per tolleranze strette (±1°C a ±5°C)
