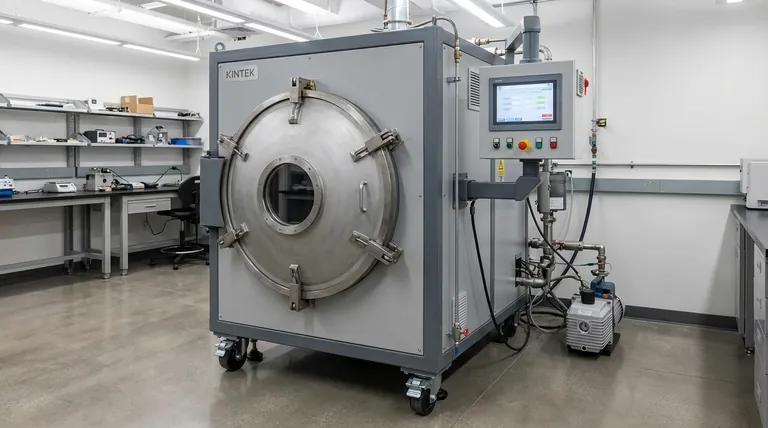

Nel suo nucleo, un forno per ricottura sotto vuoto è un sistema integrato composto da diversi componenti primari che lavorano in concerto. Questi sono la camera del forno, un sistema di vuoto per rimuovere l'atmosfera, un sistema di riscaldamento per applicare energia termica, un sistema di raffreddamento per controllare la microstruttura finale e un sistema di controllo elettrico per orchestrare l'intero processo.
La progettazione di un forno per ricottura sotto vuoto è una risposta diretta a una sfida fondamentale della scienza dei materiali: come trattare termicamente metalli reattivi senza introdurre impurità come gli ossidi. Ciascun componente lavora in una sequenza precisa per creare un ambiente inerte altamente controllato, garantendo che le proprietà del materiale vengano migliorate, non compromesse.
L'anatomia di un forno sotto vuoto: una suddivisione componente per componente
Per comprendere il forno, è necessario capire come ogni parte contribuisca a creare e mantenere l'ambiente di trattamento ideale.
La Camera (o Corpo) del Forno
Questo è il recipiente sigillato a doppia parete che contiene il pezzo da lavorare e gli elementi riscaldanti. Il suo compito principale è resistere sia al vuoto spinto che alle alte temperature.
Le pareti esterne sono tipicamente realizzate in acciaio e spesso presentano una camicia di raffreddamento ad acqua per mantenere l'esterno sicuro al tatto e proteggere le guarnizioni dai danni causati dal calore.
La "zona calda" interna, o rivestimento del forno, è costruita con materiali come grafite, molibdeno o isolamento in fibra ceramica per riflettere il calore e proteggere le pareti della camera.
Il Sistema del Vuoto
Il sistema del vuoto è ciò che rende il forno un "forno a vuoto". Il suo scopo è rimuovere aria e altri gas, principalmente ossigeno, che causerebbero ossidazione e contaminazione ad alte temperature.
Questo è solitamente un sistema a più stadi. Una pompa meccanica (o "pompa di pre-vuoto") rimuove la maggior parte dell'aria per creare un vuoto basso. Quindi, una pompa a diffusione o una pompa turbomolecolare subentrano per raggiungere il livello di vuoto spinto richiesto per il processo.
Il Sistema di Riscaldamento
Questo sistema è responsabile dell'aumento della temperatura del pezzo da lavorare fino alla temperatura di ricottura precisa. Nella maggior parte dei forni moderni, ciò è ottenuto tramite elementi riscaldanti a resistenza elettrica.
Questi elementi sono realizzati con materiali adatti per il funzionamento ad alta temperatura e sotto vuoto, come grafite ad alta purezza, strisce di molibdeno (MoSi2) o carburo di silicio (SiC). La scelta del materiale dipende dalla temperatura massima richiesta e dalla compatibilità chimica con il pezzo da lavorare.
Il Sistema di Raffreddamento
Dopo la fase di riscaldamento e mantenimento, il pezzo da lavorare deve essere raffreddato in modo controllato per bloccare le proprietà metallurgiche desiderate.
Ciò si ottiene tramite raffreddamento naturale (spegnendo semplicemente i riscaldatori) o, più comunemente, un sistema di raffreddamento forzato. Questo sistema riempie rapidamente la camera con un gas inerte di elevata purezza (come argon o azoto) e utilizza una potente ventola per farlo circolare, estraendo rapidamente e uniformemente il calore dal pezzo da lavorare.
Il Sistema di Controllo Elettrico
Questo è il cervello dell'operazione. I forni moderni utilizzano un Controllore Logico Programmabile (PLC) o un controllore Proporzionale-Integrale-Derivativo (PID) per automatizzare l'intero ciclo.
Il sistema di controllo gestisce le pompe del vuoto, regola con precisione la velocità di riscaldamento e la temperatura di mantenimento, controlla il tempo di permanenza e attiva il sistema di raffreddamento secondo una ricetta preprogrammata. Ciò garantisce la ripetibilità e l'affidabilità del processo.
Comprensione dei Compromessi
La scelta di un forno sotto vuoto comporta il bilanciamento tra prestazioni, costi e compatibilità dei materiali. La configurazione dei suoi componenti principali ne determina le capacità.
Materiale della Zona Calda: Grafite contro Tutto Metallo
La grafite è un materiale comune ed economico per gli elementi riscaldanti e l'isolamento. Tuttavia, può rilasciare particelle di carbonio ("polverizzazione"), il che potrebbe essere inaccettabile quando si trattano determinate leghe sensibili.
Le zone calde interamente metalliche, che utilizzano molibdeno o tungsteno, forniscono un ambiente eccezionalmente pulito, ideale per titanio di grado medicale o componenti elettronici. Questa pulizia comporta un costo iniziale significativamente più elevato e presenta limitazioni nell'operare in atmosfere non sotto vuoto.
Sistema di Pompaggio: Diffusione contro Turbo
Le pompe a diffusione sono una tecnologia collaudata e robusta che può creare vuoti spinti a un costo inferiore. Il loro principale svantaggio è l'uso di olio, che può potenzialmente retrofluire e contaminare la camera del forno se non adeguatamente intrappolato.
Le pompe turbomolecolari ("turbo") e criogeniche sono pompe "secche" o prive di olio. Forniscono un vuoto più pulito e possono raggiungere livelli di vuoto più elevati, ma sono più costose e possono essere più sensibili agli errori operativi.
Velocità di Raffreddamento: Tempera a Gas contro Raffreddamento Naturale
Un potente sistema di tempra a gas forzato consente un raffreddamento molto rapido, essenziale per alcune leghe e riduce drasticamente il tempo totale del ciclo. Tuttavia, il gas ad alta pressione e la potente ventola aggiungono complessità e costi al forno.
I forni più semplici che si basano sul raffreddamento naturale o su una dolce circolazione del gas sono meno costosi ma hanno tempi di ciclo molto più lunghi, rendendoli meno adatti per la produzione ad alto volume.
Fare la Scelta Giusta per la Tua Applicazione
La configurazione ideale del forno è direttamente collegata ai materiali che stai lavorando e ai tuoi obiettivi operativi.
- Se la tua attenzione principale è la ricottura per uso generale degli acciai: un forno con una robusta zona calda in grafite e un affidabile sistema di pompe a diffusione offre spesso il miglior equilibrio tra costo e prestazioni.
- Se la tua attenzione principale è il trattamento di materiali altamente reattivi o sensibili (es. titanio, impianti medici): una zona calda interamente metallica (molibdeno) e un sistema di vuoto pulito e privo di olio (pompe turbomolecolari) sono fondamentali per prevenire qualsiasi contaminazione.
- Se la tua attenzione principale è massimizzare la produttività e la flessibilità del processo: un forno dotato di un potente sistema di tempra a gas forzato ad alta pressione è essenziale per ottenere un raffreddamento rapido e controllato su un'ampia gamma di leghe.
In definitiva, comprendere come interagiscono questi componenti è la chiave per padroneggiare il processo di ricottura sotto vuoto e ottenere risultati coerenti e di alta qualità.
Tabella Riassuntiva:
| Componente | Funzione Chiave | Materiali/Tecnologie Comuni |
|---|---|---|
| Camera del Forno | Recipiente sigillato per pezzo da lavorare e riscaldamento | Acciaio, grafite, molibdeno, fibra ceramica |
| Sistema del Vuoto | Rimuove l'aria per prevenire la contaminazione | Pompa meccanica, pompa a diffusione, pompa turbomolecolare |
| Sistema di Riscaldamento | Applica energia termica per la ricottura | Grafite, strisce di molibdeno, carburo di silicio |
| Sistema di Raffreddamento | Controlla il raffreddamento per la microstruttura | Raffreddamento naturale, tempra a gas forzato con gas inerti |
| Sistema di Controllo Elettrico | Automatizza e monitora il processo | PLC, Controllore PID |
