Per aumentare la pressione in un sistema a vuoto, ovvero per rendere il vuoto più debole, è necessario introdurre più gas o ridurre la velocità di pompaggio del sistema. Ciò si ottiene tipicamente aprendo una valvola di ingresso del gas controllata o chiudendo parzialmente una valvola tra la camera e la pompa. Il termine "aumentare il vuoto" può essere ambiguo, poiché un vuoto di qualità superiore è definito da una pressione assoluta inferiore.
La pressione all'interno di qualsiasi camera a vuoto è un equilibrio dinamico tra la velocità di rimozione del gas (velocità di pompaggio) e la velocità con cui il gas entra nel sistema (carico di gas). Per modificare la pressione, è necessario alterare intenzionalmente un lato di questo equilibrio fondamentale.
Cosa significa veramente "Pressione del Vuoto"?
Prima di regolare la pressione, è fondamentale comprendere la terminologia. Nella scienza del vuoto, "alto vuoto" e "bassa pressione" sono sinonimi.
La Relazione Inversa
Pensa alla pressione come alla densità delle molecole di gas in uno spazio. Un alto vuoto (come nello spazio esterno) ha pochissime molecole di gas e quindi una pressione molto bassa. Un basso vuoto (come quello di un aspirapolvere domestico) ha molte più molecole di gas e una pressione relativamente alta.
Quando si "aumenta il vuoto", si riduce il numero di molecole e quindi si abbassa la lettura della pressione. Quando si "aumenta la pressione", si aggiungono molecole e si abbassa la qualità del vuoto.
L'Equazione Fondamentale del Vuoto
La pressione stabile (P) nel tuo sistema è determinata dal carico di gas totale (Q) diviso per la velocità di pompaggio effettiva (S).
Pressione (P) = Carico di Gas (Q) / Velocità di Pompaggio (S)
Ogni metodo per modificare la pressione comporta la manipolazione di Q o di S.
Come Aumentare la Pressione (Ottenere un Vuoto Più Debole)
Questa è l'interpretazione più diretta della tua domanda. L'obiettivo qui è aumentare la lettura della pressione nella tua camera, ad esempio, a un punto di riferimento specifico per un processo di produzione.
Metodo 1: Aumentare il Carico di Gas (Q)
Il metodo più comune e controllabile è introdurre intenzionalmente gas nella camera. Questo è spesso chiamato "riempimento posteriore" (backfilling) o utilizzo di uno "sfiatatoio di gas" (gas bleed).
Aggiungendo gas, si aumenta il termine Q nell'equazione, il che aumenta direttamente P fintanto che la velocità di pompaggio S rimane costante. Ciò si ottiene tipicamente con una valvola a spillo di precisione o un controllore di flusso di massa (MFC) per risultati altamente accurati e ripetibili.
Metodo 2: Diminuire la Velocità di Pompaggio (S)
È anche possibile aumentare la pressione riducendo l'efficacia della pompa. Questo è noto come "strozzamento" (throttling).
Ridurre S mentre Q (dovuto a perdite e degassamento) rimane costante causerà un aumento di P. Ciò si ottiene chiudendo parzialmente una valvola grande (come una valvola a saracinesca o a farfalla) tra la camera e la pompa o, meno comunemente, riducendo la velocità del motore della pompa con un azionamento a frequenza variabile (VFD).
Come Diminuire la Pressione (Ottenere un Vuoto Più Forte)
Questo è l'obiettivo opposto, ma è spesso ciò che gli utenti intendono quando desiderano un vuoto "migliore". L'obiettivo è abbassare il più possibile la lettura della pressione.
Metodo 1: Ridurre il Carico di Gas (Q)
Per l'alto e ultra-alto vuoto, minimizzare il carico di gas è il fattore più critico. Questa è una battaglia contro tutte le fonti indesiderate di molecole di gas.
Le fonti chiave da affrontare includono:
- Perdite Reali: Trovare e riparare eventuali perdite fisiche che consentono l'ingresso di gas atmosferico nel sistema.
- Degassamento: Molecole di gas che si desorbono dalle superfici interne della camera e da tutti i materiali presenti all'interno. Ciò viene gestito scegliendo materiali a basso degassamento (come l'acciaio inossidabile invece della plastica) e "cuocendo" (baking) il sistema (riscaldandolo per accelerare il rilascio di gas).
- Permeazione: Gas che diffonde attraverso i materiali solidi della camera stessa, in particolare attraverso guarnizioni elastomeriche come gli O-ring.
Metodo 2: Aumentare la Velocità di Pompaggio (S)
Utilizzare una pompa più potente o aggiungere pompe aumenterà S e quindi diminuirà P. Ciò potrebbe significare l'aggiornamento da una piccola pompa di pre-vuoto a una più grande o l'aggiunta di una pompa ad alto vuoto (come una pompa turbomolecolare o criogenica) in serie con la pompa di pre-vuoto per raggiungere intervalli di pressione più bassi.
Comprendere i Compromessi
La scelta di un metodo per il controllo della pressione dipende dai tuoi obiettivi specifici e comporta compromessi importanti.
Strozzamento rispetto allo Sfiatatoio di Gas
Per mantenere una pressione di processo specifica, lo strozzamento consente di risparmiare sul consumo di gas, ma può essere meno stabile e può alterare la composizione del gas se la pompa rimuove gas diversi a velocità diverse. Uno sfiatatoio di gas fornisce un controllo molto stabile e reattivo, ma consuma costantemente il tuo gas di processo, il che può essere costoso.
Il Costo di un Vuoto Più Elevato
Raggiungere pressioni progressivamente più basse (vuoti più elevati) diventa esponenzialmente più difficile e costoso. Passare da un basso vuoto a un alto vuoto richiede pompe, manometri e pratiche costruttive diverse. Passare all'ultra-alto vuoto (UHV) richiede materiali speciali, guarnizioni interamente metalliche e cicli di cottura obbligatori del sistema.
Equilibrio del Sistema
Ricorda che un sistema a vuoto non è mai statico. La pressione è il risultato dell'equilibrio. Quando apporti una modifica, come l'apertura di una valvola del gas, la pressione cambierà e poi si stabilizzerà su un nuovo livello stabile in cui il carico di gas e la velocità di pompaggio sono nuovamente in equilibrio.
Fare la Scelta Giusta per il Tuo Obiettivo
La tua strategia per il controllo della pressione dovrebbe essere dettata dal tuo obiettivo finale.
- Se la tua attenzione principale è il controllo preciso del processo (ad esempio, per rivestimento o incisione): Utilizza un sistema ad anello chiuso con un controllore di flusso di massa per immettere gas e un manometro di alta qualità per mantenere una pressione costante.
- Se la tua attenzione principale è raggiungere la pressione più bassa possibile: Il tuo sforzo dovrebbe essere quello di minimizzare il carico di gas trovando perdite, utilizzando materiali puliti e a basso degassamento e cuocendo il sistema.
- Se la tua attenzione principale è una regolazione della pressione semplice e approssimativa: Strozzare manualmente una valvola principale o utilizzare una semplice valvola a spillo per ammettere aria sono metodi semplici ed efficaci.
In definitiva, padroneggiare la pressione del vuoto deriva dalla comprensione e dal controllo dell'equilibrio tra il gas che entra e il gas che lascia il tuo sistema.
Tabella Riassuntiva:
| Obiettivo | Metodo | Azione Chiave |
|---|---|---|
| Aumentare la Pressione (Vuoto Più Debole) | Aumentare il Carico di Gas (Q) | Aprire una valvola di ingresso del gas (es. valvola a spillo, MFC) per introdurre gas. |
| Diminuire la Velocità di Pompaggio (S) | Chiudere parzialmente una valvola (strozzare) tra la camera e la pompa. | |
| Diminuire la Pressione (Vuoto Più Forte) | Diminuire il Carico di Gas (Q) | Riparare le perdite, utilizzare materiali a basso degassamento e cuocere il sistema. |
| Aumentare la Velocità di Pompaggio (S) | Utilizzare una pompa più potente o aggiungere una pompa ad alto vuoto in serie. |
Hai bisogno di un controllo preciso e affidabile sui tuoi processi a vuoto? I forni avanzati ad alta temperatura di KINTEK, inclusi i nostri forni a vuoto e atmosfera e i sistemi CVD/PECVD, sono progettati per una stabilità e un controllo eccezionali. Sfruttando le nostre solide capacità interne di R&S e produzione, forniamo una personalizzazione approfondita per soddisfare perfettamente le tue esigenze sperimentali o di produzione uniche. Lascia che i nostri esperti ti aiutino a ottimizzare il tuo sistema a vuoto: contattaci oggi per discutere le tue esigenze specifiche!

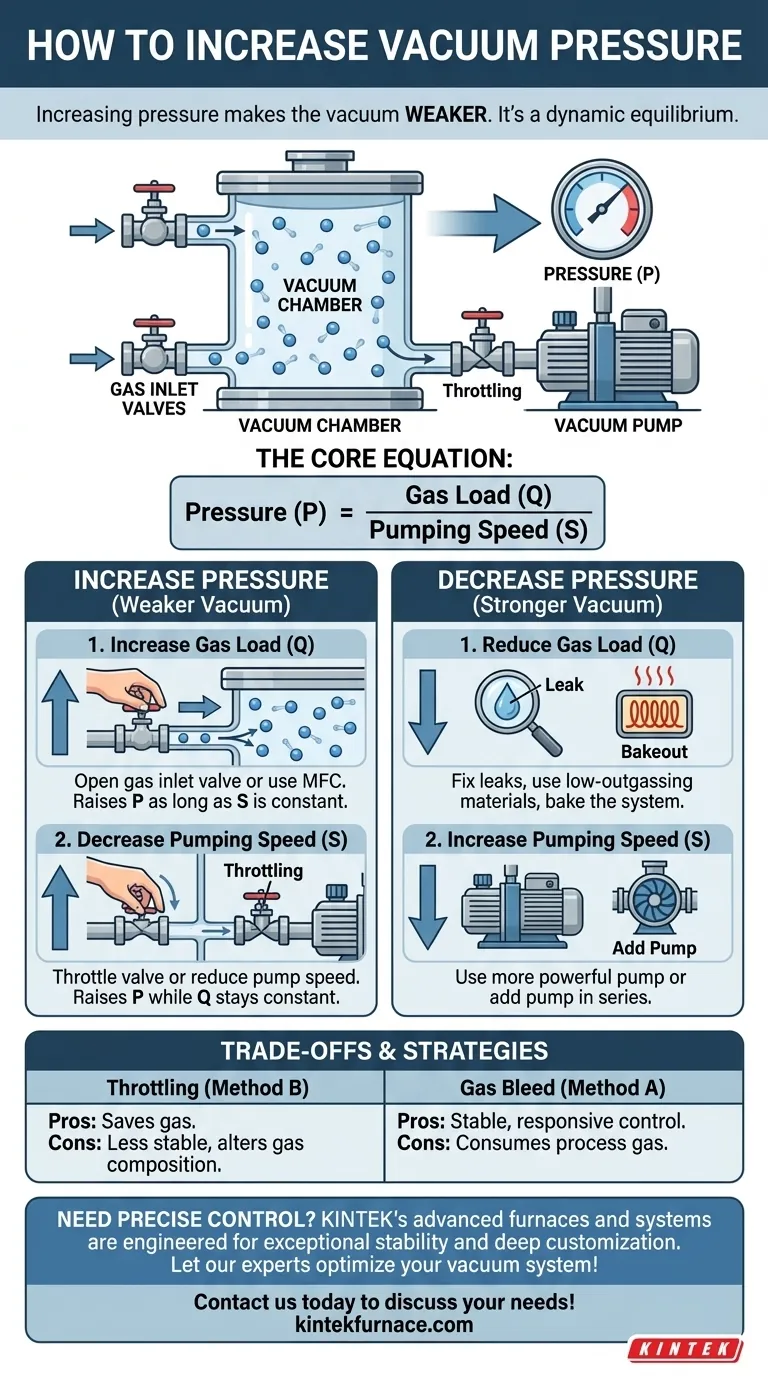

Guida Visiva
