In un forno tubolare sperimentale a gradiente multiplo, il calore non viene semplicemente applicato; viene gestito meticolosamente. Il campione viene riscaldato attraverso una combinazione di tre meccanismi fondamentali: conduzione, convezione e irraggiamento termico, tutti orchestrati da un sofisticato sistema di controllo che utilizza più zone di riscaldamento indipendenti per creare un profilo di temperatura preciso lungo la lunghezza del tubo.
Un forno a gradiente multiplo funziona convertendo l'elettricità in energia termica all'interno di zone distinte. Questa energia viaggia quindi attraverso la parete del tubo del forno tramite conduzione e viene successivamente erogata al campione all'interno attraverso un mix di convezione del gas e irraggiamento diretto dalle pareti calde del tubo.
Il Viaggio del Calore: Dall'Elettricità al Campione
Comprendere il percorso che compie il calore è fondamentale per controllare i risultati dei tuoi esperimenti. Il processo è un trasferimento di energia a più fasi, gestito in ogni momento.
Fase 1: Generazione del Calore con Elementi Resistivi
Il processo inizia con gli elementi riscaldanti a resistenza. Questi componenti, che circondano il tubo del forno, convertono direttamente l'energia elettrica in energia termica.
La quantità di calore generato è controllata con precisione dalla potenza erogata a ciascun elemento.
Fase 2: Trasferimento attraverso la Parete del Tubo
Questa energia termica iniziale viene trasferita alla parete esterna del tubo del forno principalmente attraverso la conduzione termica (contatto diretto) e l'irraggiamento termico dagli elementi caldi.
Il tubo del forno, tipicamente realizzato in ceramica o quarzo, funge da prima barriera e da recipiente principale per l'esperimento.
Fase 3: Raggiungere il Campione
Una volta che la parete interna del tubo è calda, il calore deve raggiungere il tuo campione. Questo avviene simultaneamente in tre modi:
- Conduzione: Se il campione è in diretto contatto fisico con la parete del tubo, il calore viene trasferito direttamente.
- Convezione: Il gas o l'atmosfera all'interno del tubo si riscalda, circola e trasferisce calore al campione. Questo è spesso il meccanismo dominante nei forni che operano con un gas in flusso.
- Irraggiamento: Le pareti interne calde del tubo del forno emettono radiazioni infrarosse, che viaggiano attraverso l'atmosfera interna (anche nel vuoto) e vengono assorbite dal campione, riscaldandolo direttamente.
Il Segreto del "Gradiente Multiplo": Controllo di Precisione delle Zone
La caratteristica distintiva di un forno a gradiente multiplo è la sua capacità di creare un profilo di temperatura non uniforme. Ciò non si ottiene con un singolo riscaldatore, ma con diversi.
Come Più Zone Creano un Gradiente
Il forno è costruito con più zone di riscaldamento controllate indipendentemente, disposte lungo la sua lunghezza.
Ogni zona può essere impostata su una diversa temperatura target. Impostando zone adiacenti a temperature diverse – ad esempio, 400°C, 450°C e 500°C – si stabilisce un gradiente di temperatura liscio e prevedibile lungo il campione.
Il Ruolo di Sensori e Controllori
Questa precisione è impossibile senza un ciclo di feedback costante. Sensori di temperatura, quasi sempre termocoppie, sono posizionati in ogni zona per monitorare la temperatura in tempo reale.
Questi sensori inviano i dati al sistema di controllo centrale. Il controllore confronta costantemente la temperatura effettiva di ciascuna zona con il suo punto di riferimento e regola la potenza elettrica agli elementi riscaldanti corrispondenti per eliminare qualsiasi deviazione.
Comprendere i Compromessi
Padroneggiare il forno richiede la comprensione dei suoi limiti fisici intrinseci e di come influenzano il trasferimento di calore.
L'Atmosfera Cambia Tutto
Il mezzo all'interno del tubo influenza notevolmente il trasferimento di calore. Un esperimento eseguito con un gas inerte ad alto flusso sarà dominato dalla convezione.
Al contrario, un esperimento eseguito sotto vuoto eliminerà quasi la convezione, rendendo l'irraggiamento il metodo principale per riscaldare il campione. Ciò può portare a velocità di riscaldamento e uniformità di temperatura molto diverse.
Il Ritardo dell'Inerzia Termica
I materiali non si riscaldano né si raffreddano istantaneamente. I componenti del forno e il campione stesso hanno una massa termica che crea un ritardo.
Il sistema di controllo è progettato per anticipare e gestire questo, ma i rapidi cambiamenti nei setpoint saranno sempre limitati dal tempo necessario al sistema per rispondere fisicamente.
Il Posizionamento del Campione è Critico
Un campione appoggiato sul fondo del tubo si riscalderà diversamente da uno sospeso al centro. Il contatto con la parete introduce una forte conduzione, che può creare un "punto caldo" e un gradiente locale non voluto attraverso il campione stesso.
Fare la Scelta Giusta per il Tuo Obiettivo
Usa la tua comprensione del funzionamento del forno per ottimizzare la configurazione sperimentale per il tuo obiettivo specifico.
- Se il tuo obiettivo principale è una temperatura altamente uniforme: Utilizza un unico setpoint di temperatura per tutte le zone e concedi ampio tempo di "soak" (stabilizzazione) affinché il sistema raggiunga l'equilibrio termico, assicurando che convezione e irraggiamento abbiano riscaldato il campione in modo uniforme.
- Se il tuo obiettivo principale è un gradiente ripido e controllato: Massimizza la differenza di temperatura tra le zone adiacenti e assicurati che il tuo campione sia posizionato in modo coerente per ricevere un calore prevedibile da ciascuna zona.
- Se il tuo obiettivo principale è un riscaldamento rapido: Riconosci i limiti dell'inerzia termica. Utilizza un gas di trasporto con elevata conducibilità termica per migliorare il trasferimento di calore convettivo, ma tieni conto di potenziali superamenti della temperatura.
Comprendendo come il calore viene generato, trasferito e controllato, puoi passare dal semplice utilizzo dell'attrezzatura al vero padroneggiamento per risultati accurati e ripetibili.
Tabella Riassuntiva:
| Meccanismo | Descrizione | Ruolo nel Forno a Gradiente Multiplo |
|---|---|---|
| Conduzione | Trasferimento diretto di calore tramite contatto | Riscalda il campione tramite la parete del tubo, influenzato dal posizionamento |
| Convezione | Trasferimento di calore tramite circolazione di gas | Dominante con gas in flusso, migliora l'uniformità |
| Irraggiamento | Emissione di energia infrarossa dalle pareti calde | Funziona nel vuoto, riscaldamento diretto del campione |
| Controllo delle Zone | Zone di riscaldamento indipendenti | Crea gradienti di temperatura precisi lungo il tubo |
Pronto a ottenere una precisione senza pari nei tuoi esperimenti ad alta temperatura? KINTEK sfrutta una R&S eccezionale e la produzione interna per fornire soluzioni avanzate come Forni a Muffola, Tubolari, Rotanti, a Vuoto e ad Atmosfera, e Sistemi CVD/PECVD. Le nostre profonde capacità di personalizzazione garantiscono che le tue esigenze sperimentali uniche siano soddisfatte con affidabilità ed efficienza. Contattaci oggi per discutere come i nostri forni possono elevare le prestazioni del tuo laboratorio!

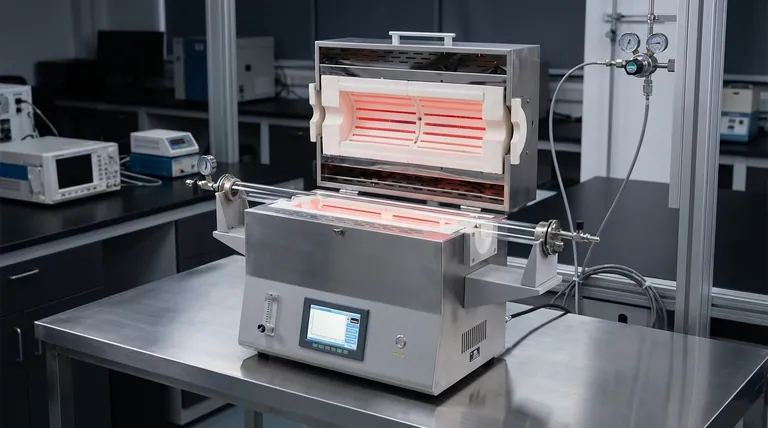

Guida Visiva
