In sostanza, una pompa da vuoto da laboratorio funziona rimuovendo meccanicamente aria e altre molecole di gas da un contenitore sigillato. Il tipo più comune in laboratorio, la pompa da vuoto ad anello liquido, utilizza una girante rotante per creare un anello d'acqua all'interno di una camera cilindrica. Poiché la girante è montata decentrata, crea tasche che si espandono e si contraggono tra le sue palette e l'anello d'acqua, le quali agiscono come una serie di pistoni liquidi per intrappolare, comprimere ed espellere il gas.
La sfida di creare il vuoto consiste semplicemente nel rimuovere le molecole di gas da uno spazio definito. Una pompa da vuoto ad acqua circolante lo ottiene non con un complesso pistone meccanico, ma utilizzando sapientemente la forza centrifuga di un anello d'acqua rotante per creare un ciclo continuo di aspirazione e compressione.
Lo Scopo del Vuoto in Laboratorio
Per comprendere la meccanica della pompa, dobbiamo prima apprezzarne l'obiettivo: creare un ambiente a bassa pressione.
Cos'è il Vuoto?
Il vuoto non è uno spazio vuoto, ma piuttosto uno spazio con molte meno molecole di gas rispetto all'atmosfera circostante. Questa riduzione delle molecole comporta una corrispondente caduta di pressione.
Perché il Vuoto è Utile?
Abbassare la pressione all'interno di un recipiente è fondamentale per molti processi di laboratorio. Può impedire ai gas atmosferici come l'ossigeno di causare reazioni o contaminazioni indesiderate, assistere in processi come la filtrazione e la distillazione, o essere utilizzato per test sui materiali e rilevamento di perdite.
Scomposizione del Meccanismo della Pompa ad Anello Liquido
La pompa da vuoto ad acqua circolante, spesso chiamata pompa ad anello liquido, è un design robusto e comune che si basa su un principio semplice ed elegante.
I Componenti Principali
Il design è costituito da tre parti principali: un corpo pompa cilindrico, una ruota a palette chiamata girante e un fluido di lavoro, che è tipicamente acqua. Fondamentalmente, la girante è montata eccentricamente (decentrata) all'interno del corpo.
Il Ruolo della Forza Centrifuga
Quando la pompa viene accesa, la girante gira ad alta velocità. Questa rotazione spinge l'acqua verso l'esterno contro la parete interna del corpo pompa a causa della forza centrifuga. Questo forma un anello d'acqua stabile e rotante che è concentrico rispetto al corpo.
Il "Pistone Liquido" in Azione
Poiché la girante è decentrata, si forma uno spazio a forma di mezzaluna tra il mozzo centrale della girante e la superficie interna dell'anello d'acqua. Le palette della girante dividono questo spazio in piccole cavità separate. Man mano che la girante ruota, il volume di queste cavità cambia continuamente.
Questa azione crea un effetto di "pistone liquido" in due fasi:
- Fase di Aspirazione: Man mano che una cavità ruota lontano dal punto in cui la girante è più vicina al corpo, il suo volume si espande. Questa espansione crea una zona di bassa pressione, che aspira il gas dalla porta di ingresso collegata al tuo esperimento.
- Fase di Compressione ed Espulsione: Man mano che la stessa cavità continua a ruotare verso il punto di massima vicinanza, il suo volume si restringe. Questo comprime il gas intrappolato, aumentandone la pressione finché non viene espulso attraverso la porta di scarico.
Un Ciclo Continuo
Questo ciclo di aspirazione e scarico avviene simultaneamente e continuamente in ciascuna delle cavità tra le palette della girante. La rotazione costante assicura un processo continuo di aspirazione ed espulsione, abbassando costantemente la pressione nel recipiente collegato.
Comprendere i Compromessi
Sebbene efficace, questo design presenta caratteristiche e limitazioni specifiche che è necessario comprendere per utilizzarlo correttamente.
Perché Usare l'Acqua?
L'acqua è un fluido di lavoro ideale per le pompe da laboratorio di uso generale. È economica, facilmente disponibile e raffredda efficacemente la pompa durante il funzionamento. Può anche condensare alcuni vapori aspirati dall'apparato sperimentale, intrappolandoli nel serbatoio dell'acqua.
Limitazioni Intrinseche
Il vuoto finale di una pompa ad anello liquido è limitato dalla pressione di vapore dell'acqua stessa. Quando la pressione del sistema si avvicina alla pressione di vapore dell'acqua, l'acqua inizierà a bollire, impedendo il raggiungimento di un vuoto più profondo. Ciò significa che le prestazioni sono migliori con acqua più fredda, che ha una pressione di vapore inferiore.
Potenziale di Contaminazione
Sebbene il vuoto protegga il tuo esperimento dall'atmosfera, i vapori del tuo esperimento possono essere aspirati nella pompa. Questi possono contaminare l'acqua, che potrebbe dover essere cambiata periodicamente, specialmente quando si lavora con solventi volatili o corrosivi.
Applicazione al Tuo Lavoro
Scegliere e utilizzare una pompa in modo efficace dipende dalla comprensione delle sue capacità nel contesto del tuo obiettivo.
- Se il tuo obiettivo principale è la filtrazione generale di laboratorio, l'evaporazione o l'essiccazione: Una pompa ad acqua circolante è una scelta eccellente grazie alla sua robustezza, al basso costo e alla semplicità.
- Se il tuo obiettivo principale è raggiungere un vuoto elevato o ultra-elevato: Questo tipo di pompa è insufficiente e deve essere utilizzata come pompa di "pre-vuoto" in serie con una pompa più avanzata, come una pompa turbomolecolare o a diffusione.
- Se il tuo obiettivo principale è lavorare con solventi volatili o aggressivi: Tieni presente che i vapori possono entrare nell'acqua della pompa e considera come alternativa una pompa a membrana con componenti chimicamente resistenti.
Comprendendo il principio del "pistone liquido", sei messo in condizione di azionare, mantenere e selezionare la pompa da vuoto giusta per il tuo specifico obiettivo scientifico.
Tabella Riassuntiva:
| Componente Chiave | Funzione |
|---|---|
| Corpo Pompa | Camera cilindrica che ospita la girante e l'anello d'acqua. |
| Girante | Ruota decentrata con palette che crea forza centrifuga. |
| Anello d'Acqua | Forma una tenuta liquida e funge da serie di pistoni. |
| Principio Operativo | Le cavità che si espandono e si contraggono aspirano, comprimono ed espellono il gas. |
| Casi d'Uso Tipici | Filtrazione, evaporazione, essiccazione, applicazioni di vuoto grossolano. |
| Limitazione Chiave | Il vuoto finale è limitato dalla pressione di vapore dell'acqua. |
Hai Bisogno di una Soluzione a Vuoto Affidabile per il Tuo Laboratorio?
Comprendere la meccanica è il primo passo; implementare l'attrezzatura giusta è il successivo. I sistemi a vuoto avanzati di KINTEK sono progettati per precisione e durata, assicurando che i tuoi processi come filtrazione, distillazione ed essiccazione funzionino in modo fluido ed efficiente.
Forniamo:
- Prestazioni Robuste e Affidabili: I nostri sistemi sono costruiti per un funzionamento continuo in ambienti di laboratorio esigenti.
- Supporto Esperto: Ottieni una guida sulla selezione e manutenzione della pompa da vuoto perfetta per la tua applicazione specifica.
Lascia che la nostra esperienza nella tecnologia del vuoto migliori le capacità del tuo laboratorio.
Contatta KINTEK oggi stesso per una consulenza personalizzata e scopri la soluzione a vuoto ideale per la tua ricerca.

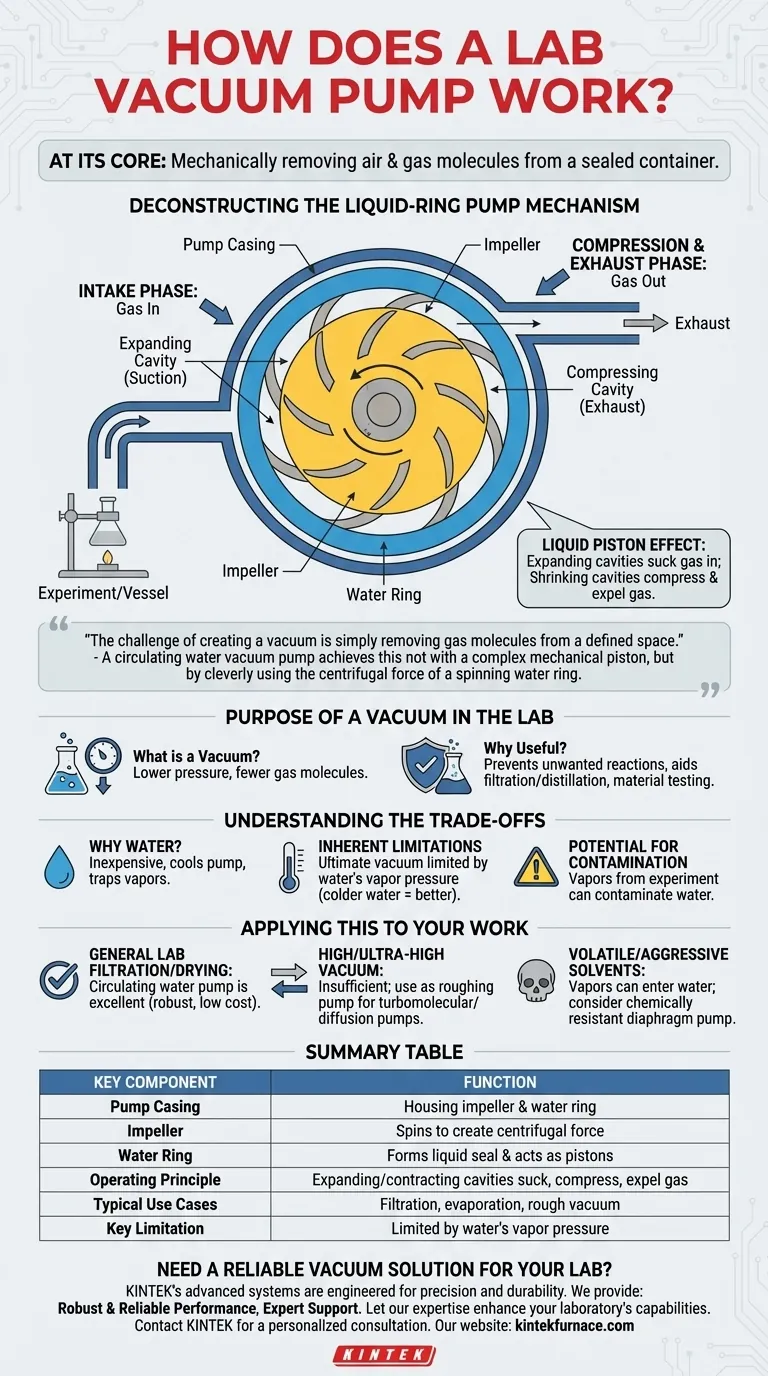

Guida Visiva
