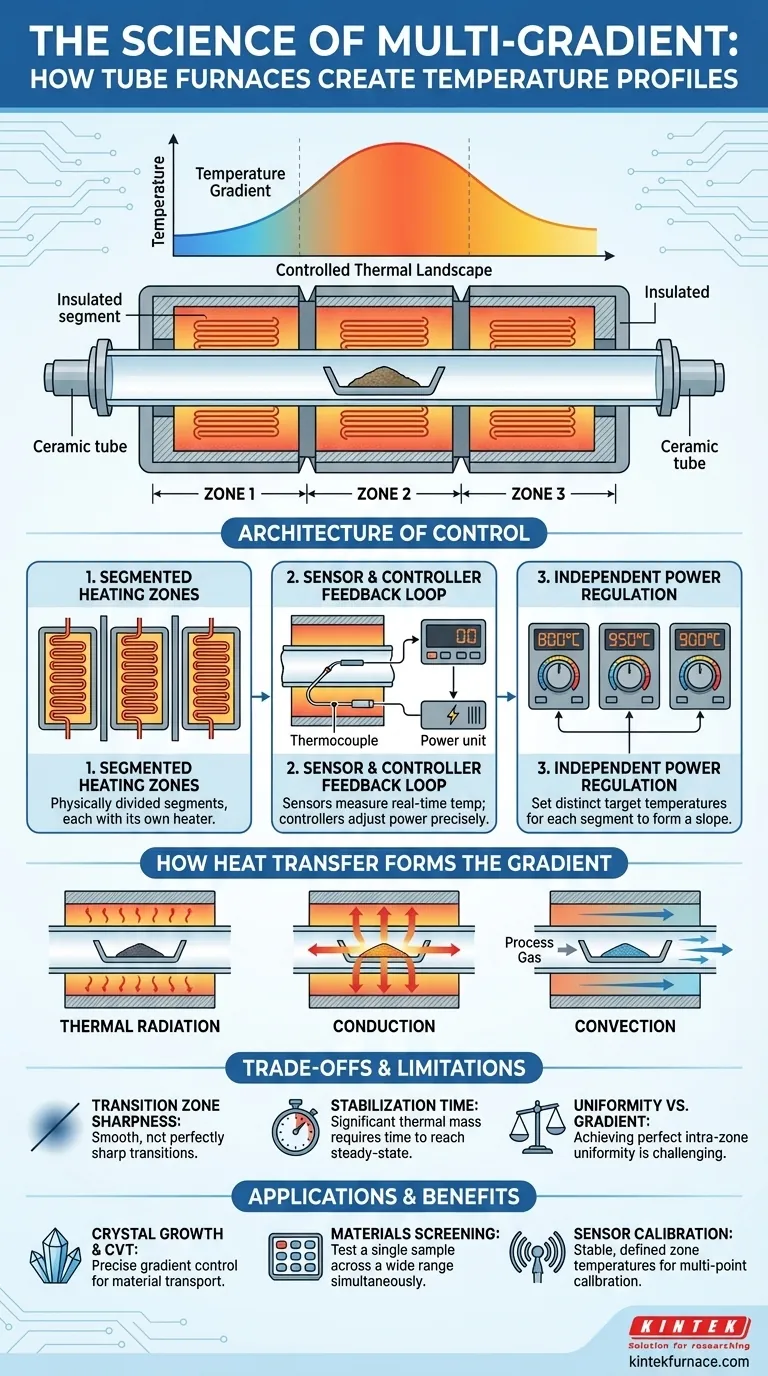

Alla sua base, un forno a tubo sperimentale multigradiente crea gradienti di temperatura attraverso un sistema di zone di riscaldamento multiple e controllate indipendentemente. A differenza di un forno standard con un unico elemento riscaldante, un forno multizona è fisicamente diviso in segmenti. Impostando il controller di ciascun segmento su una temperatura diversa, si stabilisce una differenza di temperatura deliberata e stabile lungo la lunghezza del tubo di processo.
La chiave non sono solo i riscaldatori multipli; è la combinazione di elementi riscaldanti segmentati, cicli di feedback precisi dei sensori e controllo indipendente della potenza. Questa architettura trasforma una semplice camera di riscaldamento in uno strumento sofisticato per l'ingegneria di specifici paesaggi termici.
L'architettura del controllo del gradiente
Per capire come si forma e si mantiene un gradiente, è necessario osservare il design fondamentale del forno. La capacità deriva da un sistema coordinato in cui ogni parte ha una funzione distinta.
Zone di riscaldamento segmentate
La camera riscaldata del forno non è monolitica. È costruita da diverse sezioni distinte, ciascuna avvolta con il proprio elemento riscaldante. Un forno descritto come un modello a "tre zone", ad esempio, ha tre segmenti di questo tipo disposti uno dietro l'altro. Questa separazione fisica è il primo requisito per creare un differenziale di temperatura.
Il ciclo di feedback del sensore e del controller
Ogni zona di riscaldamento è abbinata al proprio sensore di temperatura, tipicamente una termocoppia. Questo sensore misura costantemente la temperatura in tempo reale all'interno della sua zona specifica e invia questi dati a un controller dedicato.
Il controller confronta questa temperatura in tempo reale con la temperatura target impostata per quella zona. Se c'è una discrepanza, il controller regola precisamente la potenza elettrica inviata solo all'elemento riscaldante di quella zona, creando un ciclo di feedback continuo e autocorrettivo per ogni segmento.
Regolazione indipendente della potenza
Questa capacità di regolare la potenza a ciascuna zona in modo indipendente è ciò che rende possibile un gradiente. È possibile programmare il controller per la Zona 1 a 800°C, la Zona 2 a 950°C e la Zona 3 a 900°C. Il sistema lavorerà quindi per mantenere queste temperature distinte, stabilendo una pendenza termica controllata tra di esse. Alcuni sistemi avanzati utilizzano una configurazione master/slave in cui il controller di una zona può influenzare le altre per profili ancora più complessi.
Come il trasferimento di calore forma il gradiente
Il sistema di controllo elettronico imposta le condizioni al contorno, ma il gradiente finale sperimentato dal tuo campione è governato dalla fisica del trasferimento di calore.
Radiazione termica
In un vuoto o in atmosfera inerte, la radiazione termica è spesso la modalità dominante di trasferimento di calore. Le pareti interne del tubo del forno in ogni zona si riscaldano e irradiano energia termica verso il campione. Una zona più calda irradia con maggiore intensità rispetto a una zona più fredda, imprimendo direttamente il gradiente di temperatura sul campione all'interno.
Conduzione e convezione
La conduzione termica gioca un ruolo mentre il calore viaggia attraverso il materiale del tubo del forno stesso e attraverso qualsiasi portacampioni o crogiolo in contatto fisico con il tubo.
La convezione diventa significativa se un gas di processo scorre attraverso il tubo. Il gas si riscalderà o si raffredderà mentre attraversa le diverse zone, trasportando energia termica con sé e influenzando il profilo di temperatura finale sperimentato dal campione.
Comprendere i compromessi e le limitazioni
Sebbene potenti, questi sistemi non sono perfetti. Comprendere le loro limitazioni intrinseche è fondamentale per progettare esperimenti validi.
Nitidezza della zona di transizione
Il gradiente tra due zone non è una linea perfettamente netta. Il calore si condurrà e irradierà naturalmente da una zona più calda alla sua vicina più fredda, creando una transizione più dolce. La qualità dell'isolamento tra i segmenti riscaldanti determina quanto sarà netta o graduale questa transizione.
Tempo di stabilizzazione
Un forno ha una significativa massa termica. Quando si programma una nuova serie di temperature, il sistema richiede tempo per disperdere o assorbire energia per raggiungere il nuovo gradiente in stato stazionario. Questo periodo di stabilizzazione può variare da minuti a ore a seconda delle dimensioni del forno e dell'entità del cambiamento di temperatura.
Uniformità vs. Gradiente
Questi forni sono progettati per creare gradienti. Sebbene una singola zona possa essere mantenuta a una temperatura media molto stabile, ottenere una perfetta uniformità termica attraverso quella stessa zona può essere difficile, specialmente vicino alle estremità dove confina con un'altra zona o con la parte non riscaldata del forno.
Fare la scelta giusta per il tuo obiettivo
Il tuo obiettivo sperimentale determina come dovresti sfruttare le capacità del forno.
- Se il tuo obiettivo principale è il trasporto chimico in fase vapore o la crescita di cristalli: Dovrai controllare con precisione la pendenza e la stabilità del gradiente, poiché ciò influenza direttamente il trasporto di materiale e i tassi di deposizione.
- Se il tuo obiettivo principale è lo screening dei materiali o lo sviluppo di leghe: Il gradiente ti consente di testare un singolo campione in un'ampia gamma di temperature contemporaneamente, accelerando drasticamente la tua ricerca.
- Se il tuo obiettivo principale è la calibrazione dei sensori: La temperatura stabile e ben definita di ciascuna singola zona può essere utilizzata per calibrare più sensori a temperature diverse in un'unica esecuzione.
Comprendendo questi principi fondamentali, puoi progettare l'ambiente termico preciso richiesto per la tua specifica applicazione.
Tabella riassuntiva:
| Componente | Funzione |
|---|---|
| Zone di riscaldamento segmentate | Divide il forno in sezioni indipendenti per differenziali di temperatura |
| Ciclo di feedback del sensore e del controller | Utilizza termocoppie e controller per mantenere temperature precise per zona |
| Regolazione indipendente della potenza | Consente impostazioni di temperatura separate per ogni zona per stabilire gradienti |
| Meccanismi di trasferimento del calore | Include radiazione, conduzione e convezione per modellare i profili termici |
| Applicazioni | Supporta il trasporto chimico in fase vapore, lo screening dei materiali e la calibrazione dei sensori |
