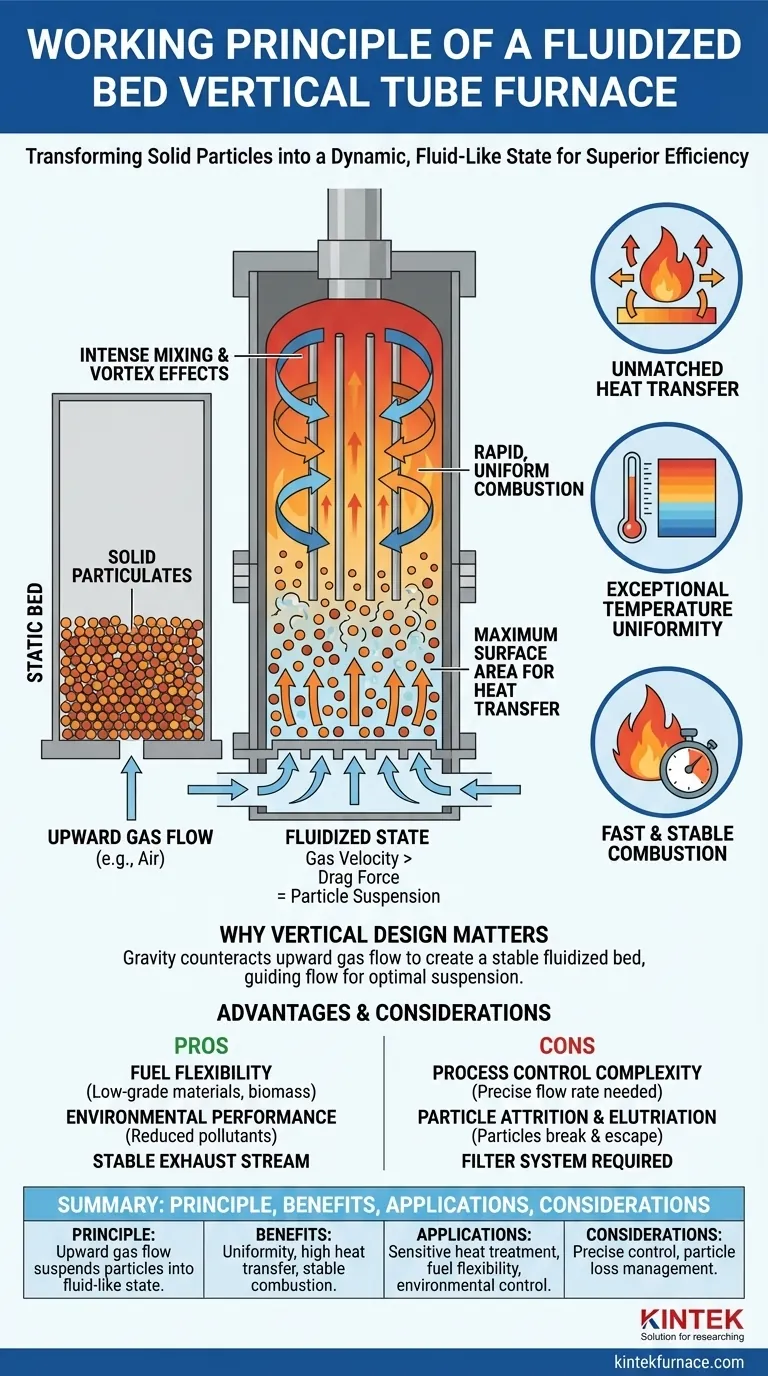

Un forno a tubi verticali a letto fluido funziona sfruttando la fluidizzazione del gas per creare un ambiente di combustione e riscaldamento altamente efficiente.Le particelle di combustibile solido sono sospese in un flusso di gas ascendente all'interno di tubi disposti verticalmente, formando un letto fluido.Questa sospensione massimizza l'area di contatto gas-solido, consentendo un riscaldamento uniforme, un rapido trasferimento di calore e un controllo preciso della temperatura.Le prestazioni del sistema sono regolabili attraverso la modulazione della portata del gas, della pressione e della temperatura, rendendolo ideale per i processi che richiedono un trattamento termico costante dei materiali particellari.
Punti chiave spiegati:
-
Meccanismo di fluidificazione
- Il gas scorre verso l'alto attraverso il fascio di tubi a velocità controllata, creando un equilibrio dinamico in cui le particelle di combustibile solido rimangono in sospensione.Questo imita uno stato simile a quello liquido (fluidizzazione), migliorando la miscelazione e il trasferimento di calore.
- Il forno tubolare a 3 zone Il concetto di forno a tubi a 3 zone può essere analogo, in cui vengono mantenute zone di temperatura distinte, ma in questo caso la fluidizzazione sostituisce il riscaldamento statico.
-
Interazione gas-solido
- Effetti di attrito/vortice:La turbolenza del gas mantiene le particelle in movimento, impedendo la sedimentazione e garantendo un'esposizione continua al calore.
- Area di contatto potenziata:Le particelle sospese offrono una maggiore superficie di reazione rispetto ai letti fissi, aumentando l'efficienza della combustione.
-
Design strutturale
- Disposizione verticale dei tubi:I tubi sono impilati verticalmente per ottimizzare il flusso di gas e la distribuzione delle particelle.Questo design riduce al minimo le zone morte e promuove gradienti di temperatura uniformi.
- Integrazione della camera di combustione:Il combustibile e il gas vengono iniettati direttamente nei tubi, dove si verificano contemporaneamente fluidizzazione e combustione.
-
Vantaggi operativi
- Riscaldamento uniforme:La sospensione delle particelle elimina i punti caldi/freddi, fondamentali per una lavorazione uniforme del materiale.
- Elevato trasferimento di calore:Il contatto gas-solido massimizza i tassi di scambio termico, riducendo gli sprechi di energia.
- Flessibilità del processo:La regolazione del flusso o della pressione del gas consente di regolare con precisione le velocità e le temperature di reazione.
-
Parametri di controllo
- Portata del gas:Determina l'intensità della fluidizzazione e la stabilità della sospensione delle particelle.
- Temperatura/Pressione:Gestito tramite sensori e regolatori per mantenere le condizioni di reazione desiderate.
-
Applicazioni
- Ideale per i processi che richiedono un riscaldamento rapido e uniforme di polveri o granuli, come l'attivazione di catalizzatori o la sintesi di materiali.
Questo principio unisce la fluidodinamica e la termotecnica, offrendo una soluzione scalabile per le sfide del riscaldamento industriale.Come potrebbe evolvere questa tecnologia per ridurre ulteriormente i consumi energetici mantenendo la precisione?
Tabella riassuntiva:
| Aspetto chiave | Descrizione |
|---|---|
| Meccanismo di fluidificazione | Il gas scorre verso l'alto, sospendendo le particelle solide per la miscelazione e il riscaldamento di tipo liquido. |
| Interazione gas-solido | La turbolenza assicura una continua esposizione al calore, massimizzando l'efficienza della reazione. |
| Design strutturale | I tubi verticali ottimizzano il flusso di gas e riducono al minimo le zone morte per un riscaldamento uniforme. |
| Vantaggi operativi | Riscaldamento uniforme, elevato trasferimento di calore e parametri di processo regolabili. |
| Parametri di controllo | La portata del gas, la temperatura e la pressione consentono di regolare con precisione le condizioni di reazione. |
| Applicazioni | Ideale per l'attivazione di catalizzatori, la sintesi di materiali e altri processi di polverizzazione. |
