Nella sua essenza, la calibrazione del sistema di controllo della temperatura di un forno a tubo è un processo sistematico per correggere la differenza tra la temperatura visualizzata dal controllore e la temperatura effettiva all'interno del tubo del forno. Ciò comporta l'utilizzo di un termometro di riferimento certificato e ad alta precisione per misurare la temperatura reale a specifici setpoint, e quindi la regolazione dei parametri interni del controllore per eliminare qualsiasi discrepanza.
L'obiettivo finale della calibrazione non è solo far corrispondere i numeri. È garantire che l'ambiente termico sperimentato dal materiale sia accurato, stabile e ripetibile, il che è la base assoluta per qualsiasi esperimento scientifico o processo di produzione di successo.
Perché una calibrazione accurata non è negoziabile
Non calibrare il forno è come cercare di navigare con una bussola inaffidabile. La direzione visualizzata potrebbe sembrare corretta, ma il percorso effettivo potrebbe essere significativamente sbagliato, portando a risultati fallimentari.
L'alto costo dell'imprecisione
Una deviazione di temperatura anche di pochi gradi può fare la differenza tra un risultato positivo e uno negativo. Per processi come la deposizione chimica da fase vapore (CVD), la preparazione di film sottili o la crescita di nanomateriali, il controllo preciso della temperatura è fondamentale. Un sistema non calibrato può causare la rovina dei campioni, lo spreco di materiali e dati sperimentali non validi.
Garantire ripetibilità e stabilità
Lo scopo di un forno è creare un ambiente controllato e ripetibile. La calibrazione assicura che quando si imposta il controllore a 1000°C oggi, questo produca le stesse condizioni termiche di settimana scorsa e di domani. Questa ripetibilità è fondamentale sia per la validità scientifica che per il controllo qualità della produzione.
Il ruolo dei sistemi di controllo moderni
I forni a tubo moderni sono dotati di controllori di temperatura avanzati che utilizzano la regolazione PID (Proporzionale-Integrale-Derivata), la logica fuzzy e le tecnologie di auto-tuning. Questi sistemi sono progettati per la precisione, ma dipendono da un input del sensore accurato. La calibrazione è il processo di "insegnare" a questo sistema intelligente qual è la vera temperatura.
Il processo di calibrazione passo dopo passo
Sebbene la navigazione specifica del menu vari a seconda del produttore, i principi fondamentali della calibrazione sono universali. Consultare sempre il manuale del forno per le istruzioni specifiche del controllore.
Passaggio 1: Preparare gli strumenti
Lo strumento più critico è un termometro di riferimento ad alta precisione con una sonda termocoppia calibrata. Questa sonda di riferimento deve essere più precisa del sistema del forno stesso. Assicurarsi che la sua calibrazione sia certificata e aggiornata.
Passaggio 2: Accedere alla modalità di calibrazione
La maggior parte dei controllori dispone di un menu di calibrazione o impostazione protetto. Ciò richiede in genere una combinazione di tasti o una password specifica per impedire modifiche accidentali durante il normale funzionamento.
Passaggio 3: Selezionare i punti di calibrazione
Non calibrare solo a una temperatura. Per la migliore accuratezza, selezionare almeno tre punti che coprano l'intervallo operativo tipico: uno basso, uno al centro e uno vicino alla temperatura massima del processo.
Passaggio 4: Stabilizzare la temperatura ("Soaking")
Impostare il forno sul primo punto di calibrazione e lasciarlo stabilizzare. La temperatura deve essere mantenuta costante per un periodo — spesso da 15 a 30 minuti — per garantire che tutta la massa termica del forno sia in stato stazionario. Questo è noto come "soaking" (mantenimento).
Passaggio 5: Misurare la temperatura effettiva

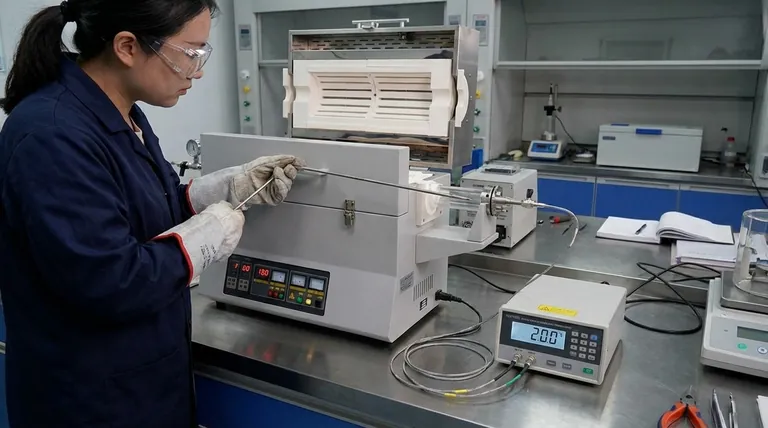

Inserire con attenzione la sonda termocoppia di riferimento nel tubo del forno. La punta della sonda dovrebbe essere posizionata il più vicino possibile al centro della zona termica uniforme del forno, accanto alla termocoppia di controllo interna del forno, se possibile.
Passaggio 6: Confrontare e regolare l'offset
Registrare la temperatura dal termometro di riferimento e confrontarla con la temperatura visualizzata sul controllore del forno. Inserire la temperatura "effettiva" misurata nel menu di calibrazione del controllore. Il controllore calcolerà e memorizzerà quindi un valore di offset per correggere la discrepanza.
Passaggio 7: Salvare, ripetere e verificare
Salvare il nuovo parametro. Ripetere i passaggi 4-6 per ciascuno dei punti di calibrazione scelti. Dopo aver calibrato tutti i punti, è buona norma impostare il forno su una nuova temperatura (una non utilizzata per la calibrazione) per verificare che la correzione sia accurata sull'intero intervallo.
Comprendere i limiti e i compromessi
Il controllo perfetto della temperatura è un ideale teorico. In pratica, è necessario comprendere i limiti intrinseci del sistema.
Accuratezza del display rispetto alla stabilità del campo termico
Un controllore può avere un'accuratezza del display di ±1°C, il che significa che il numero sullo schermo è molto vicino alla temperatura alla punta del suo sensore interno. Tuttavia, la stabilità del campo di temperatura sull'intera zona riscaldata del tubo potrebbe essere di ±5°C. Ciò significa che può esserci un gradiente di 10°C da un punto all'altro del tubo. La calibrazione corregge la lettura del controllore, ma non modifica il gradiente termico fisico del forno stesso.
La sfida dei forni multi-zona
Alcuni forni avanzati hanno più zone di riscaldamento controllate indipendentemente. Ciascuna zona ha la propria termocoppia e elementi riscaldanti e deve essere calibrata come sistema separato. Calibrare una sola zona non garantirà l'accuratezza delle altre.
Deriva della calibrazione nel tempo
La calibrazione non è un evento unico. Le termocoppie, specialmente quelle utilizzate a temperature molto elevate, si degradano e "derivano" nel tempo. Ciò significa che la loro uscita di tensione per una data temperatura cambia, portando a letture imprecise. Una pianificazione regolare della calibrazione è essenziale per contrastare questo fenomeno.
Fare la scelta giusta per il tuo obiettivo
La tua strategia di calibrazione dovrebbe essere guidata dalla sensibilità della tua applicazione alla temperatura.
- Se il tuo obiettivo principale è la ricerca ad alta precisione (es. CVD, crescita di cristalli): Calibra frequentemente (es. trimestralmente o dopo ogni 200 ore di utilizzo) utilizzando più punti che racchiudano strettamente le temperature specifiche del tuo processo.
- Se il tuo obiettivo principale è la ricottura di routine o il riscaldamento generale: Una calibrazione semestrale o annuale in alcuni punti operativi chiave è probabilmente sufficiente per garantire una produzione costante.
- Se stai risolvendo problemi di risultati incoerenti nel tuo processo: Una calibrazione immediata e completa multi-punto dovrebbe essere il tuo primo passo, poiché l'imprecisione della temperatura è una causa principale frequente e spesso trascurata.
Padroneggiare la calibrazione del tuo forno lo trasforma da un semplice riscaldatore in uno strumento di precisione, dandoti il controllo diretto sull'esito del tuo lavoro.
Tabella riassuntiva:
| Passaggio | Azione chiave | Scopo |
|---|---|---|
| 1 | Preparare il termometro di riferimento ad alta precisione | Garantire la misurazione accurata della temperatura effettiva |
| 2 | Accedere alla modalità di calibrazione sul controllore | Accedere alle impostazioni per la regolazione |
| 3 | Selezionare più punti di calibrazione | Coprire l'intervallo operativo tipico per una precisione completa |
| 4 | Stabilizzare la temperatura (soaking) | Raggiungere uno stato termico stazionario per letture affidabili |
| 5 | Misurare la temperatura effettiva con la sonda di riferimento | Confrontare la temperatura effettiva rispetto a quella visualizzata |
| 6 | Regolare l'offset nel controllore | Correggere le discrepanze per un controllo preciso |
| 7 | Salvare, ripetere e verificare | Garantire l'accuratezza sull'intervallo di temperatura e confermare la calibrazione |
