I forni tubolari sono classificati principalmente in base alla loro costruzione fisica (a tubo diviso vs. solido), al loro orientamento (orizzontale vs. verticale) e alle loro capacità termiche (a zona singola vs. a zone multiple). Altre classificazioni chiave riguardano la loro capacità di controllare l'atmosfera interna, come la creazione di un vuoto o l'introduzione di gas specifici, e il materiale del tubo di processo stesso, che determina la temperatura massima di esercizio.
Scegliere il forno tubolare giusto non significa selezionare un singolo "tipo", ma abbinare una combinazione di caratteristiche di design—forma strutturale, zone termiche e controllo atmosferico—ai requisiti specifici del proprio processo scientifico o industriale.
1. Classificazione per Struttura Fisica
Il design fisico di un forno ne determina l'accessibilità, l'ingombro e l'idoneità per diversi tipi di campioni.
Forni a Tubo Diviso vs. a Tubo Solido
Un forno a tubo diviso presenta una camera di riscaldamento che può essere aperta in due metà. Questo design consente un facile posizionamento e rimozione del tubo di processo ed è ideale per esperimenti in cui i campioni vengono posti direttamente nella zona calda senza disturbare le guarnizioni terminali.
Al contrario, un forno a tubo solido (o non diviso) è un unico cilindro integrato. Il tubo di processo deve essere inserito da un'estremità. Questi modelli sono spesso più economici e compatti, ma offrono meno accesso al tubo una volta installato.
Orientamento Orizzontale vs. Verticale
Un forno orizzontale è l'orientamento più comune, dove il tubo giace piatto. Questo è adatto per la lavorazione di campioni statici contenuti in capsule o per molti esperimenti di trasporto di vapore.
Un forno verticale orienta il tubo in posizione eretta. Ciò è vantaggioso per processi che beneficiano della gravità, come la tempra per caduta di campioni, o per minimizzare gli effetti della convezione in certi esperimenti con flusso di gas. Alcuni modelli sono costruiti su supporti che consentono il funzionamento a più angoli.
Forni Tubolari Rotanti
I forni rotanti sono un tipo specializzato in cui l'intero tubo di processo viene ruotato durante il riscaldamento. Questo movimento continuo di rotolamento è essenziale per riscaldare e miscelare uniformemente polveri, granuli o pellet, assicurando che ogni particella sia trattata in modo coerente.
2. Classificazione per Controllo Termico
Il modo in cui un forno genera e controlla il calore è fondamentale per la sua applicazione, definendo i suoi limiti di temperatura e la sua capacità di creare profili di riscaldamento uniformi o gradienti.
Forni a Zona Singola vs. a Zone Multiple
I forni a zona singola hanno un elemento riscaldante continuo e un unico controller. Il loro obiettivo è creare una zona di temperatura stabile e uniforme al centro del forno, perfetta per processi come la ricottura, la tempra e la calcinazione.
I forni a zone multiple hanno due o più zone di riscaldamento controllate indipendentemente. Ciò consente all'operatore di creare un gradiente di temperatura preciso lungo la lunghezza del tubo, un requisito per applicazioni avanzate come la deposizione chimica da vapore (CVD), la crescita di cristalli e gli esperimenti di trasporto.
Materiale del Tubo di Processo e Intervallo di Temperatura
Il materiale del tubo di processo determina la temperatura massima di esercizio del forno e la sua compatibilità chimica.
- Tubi al Quarzo: Economici e trasparenti, consentono l'osservazione visiva. Sono adatti per temperature fino a 1200°C ma possono diventare fragili con cicli di riscaldamento e raffreddamento rapidi e ripetuti.
- Tubi in Allumina: Il cavallo di battaglia per applicazioni ad alta temperatura, capaci di gestire fino a 1800°C. Sono più durevoli e duraturi del quarzo ma sono opachi.
- Tubi in Superlega (es. Inconel): Ordinati su misura per applicazioni specializzate che richiedono estrema resistenza alla temperatura e robustezza meccanica.
3. Classificazione per Controllo Atmosferico
Molti processi moderni dei materiali richiedono un controllo preciso sull'ambiente gassoso all'interno del tubo.
Forni ad Atmosfera vs. Forni Sotto Vuoto
Un forno ad atmosfera è progettato per funzionare con gas specifici (es. Azoto, Argon) che fluiscono attraverso il tubo. Ciò richiede tappi terminali o flange sigillate con porte di ingresso e uscita del gas.
Un forno sotto vuoto è dotato di flange di tenuta di alta qualità e di una porta per il vuoto per collegare una pompa. Ciò consente di lavorare i materiali sotto vuoto, con sistemi di fascia alta capaci di raggiungere livelli fino a 10⁻⁵ torr, prevenendo l'ossidazione o altre reazioni indesiderate.
Comprendere i Compromessi Fondamentali
La scelta di un forno implica un equilibrio tra capacità, complessità e costo. Non esiste un unico tipo "migliore".
Flessibilità vs. Semplicità
Un forno a zone multiple, a tubo diviso, regolabile in angolazione offre la massima flessibilità per un'ampia gamma di ricerche. Tuttavia, questa complessità comporta un costo più elevato e una curva di apprendimento più ripida rispetto a un semplice forno orizzontale a zona singola progettato per un compito dedicato.
Costo vs. Capacità
Le capacità di temperatura più elevate aumentano direttamente i costi, poiché il passaggio da un sistema con tubo al quarzo (~1200°C) a un sistema con tubo in allumina (~1800°C) richiede elementi riscaldanti e isolamento più avanzati. Allo stesso modo, l'aggiunta di controllo multizona, flange per il vuoto e sistemi di miscelazione dei gas aumenterà significativamente l'investimento iniziale.
Durata vs. Osservabilità
La scelta tra un tubo al quarzo e un tubo in allumina è un classico compromesso. Il quarzo consente di vedere il processo, il che può essere inestimabile per lo sviluppo, ma è meno robusto sotto stress termico. L'allumina opaca è molto più durevole per cicli di produzione a lungo termine e ad alta temperatura.
Selezione del Forno Giusto per la Tua Applicazione
Concentrati sul tuo obiettivo di processo primario per guidare la tua decisione.
- Se il tuo obiettivo principale è il riscaldamento uniforme di un campione statico (es. ricottura, calcinazione): Un forno orizzontale a zona singola è la soluzione più diretta ed economica.
- Se il tuo obiettivo principale è la crescita di cristalli o la deposizione chimica da vapore (CVD): Un forno a zone multiple è irrinunciabile per creare i gradienti di temperatura precisi che questi processi richiedono.
- Se il tuo obiettivo principale è la lavorazione uniforme di polveri o granuli: Un forno tubolare rotante è la scelta ideale per garantire un trattamento termico e una miscelazione costanti.
- Se il tuo obiettivo principale è lo sviluppo di processi con frequenti cambi di campione: Un forno a tubo diviso migliorerà drasticamente l'efficienza del flusso di lavoro e la facilità d'uso.
- Se il tuo obiettivo principale è prevenire l'ossidazione o eseguire reazioni sensibili all'aria: Un forno con flange a tenuta di vuoto è essenziale per il controllo atmosferico.
In definitiva, il forno più efficace è quello le cui caratteristiche corrispondono direttamente ai requisiti del tuo compito.
Tabella riassuntiva:
| Tipo di Caratteristica | Opzioni Chiave | Ideale Per |
|---|---|---|
| Struttura Fisica | A Tubo Diviso, A Tubo Solido, Orizzontale, Verticale, Rotante | Facile accesso, design compatto o miscelazione di polveri |
| Controllo Termico | Zona Singola, Zone Multiple | Riscaldamento uniforme o gradienti di temperatura precisi |
| Controllo Atmosferico | Atmosfera, Vuoto | Flusso di gas o prevenzione dell'ossidazione |
| Materiale del Tubo | Quarzo (fino a 1200°C), Allumina (fino a 1800°C) | Osservabilità o durata ad alta temperatura |
Pronto a migliorare le capacità del tuo laboratorio con un forno tubolare su misura? KINTEK sfrutta un'eccezionale attività di R&S e produzione interna per fornire soluzioni avanzate di forni ad alta temperatura, inclusi forni a muffola, tubolari, rotanti, a vuoto e ad atmosfera, e sistemi CVD/PECVD. La nostra forte capacità di personalizzazione profonda garantisce che soddisfiamo con precisione le tue esigenze sperimentali uniche. Contattaci oggi per discutere come possiamo ottimizzare i tuoi processi con la soluzione di forno perfetta!

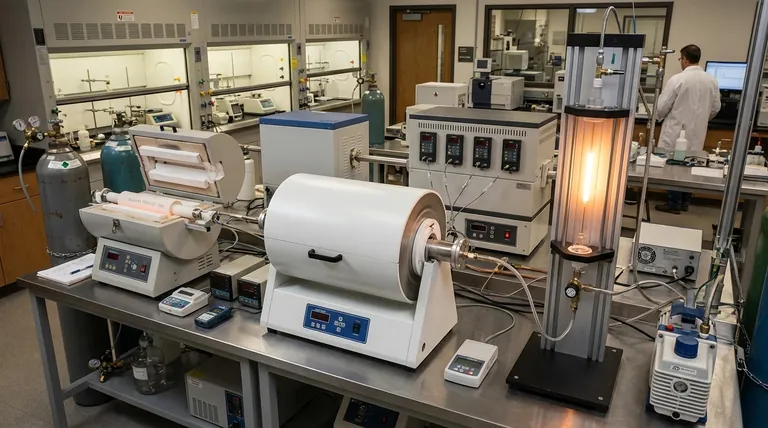

Guida Visiva
