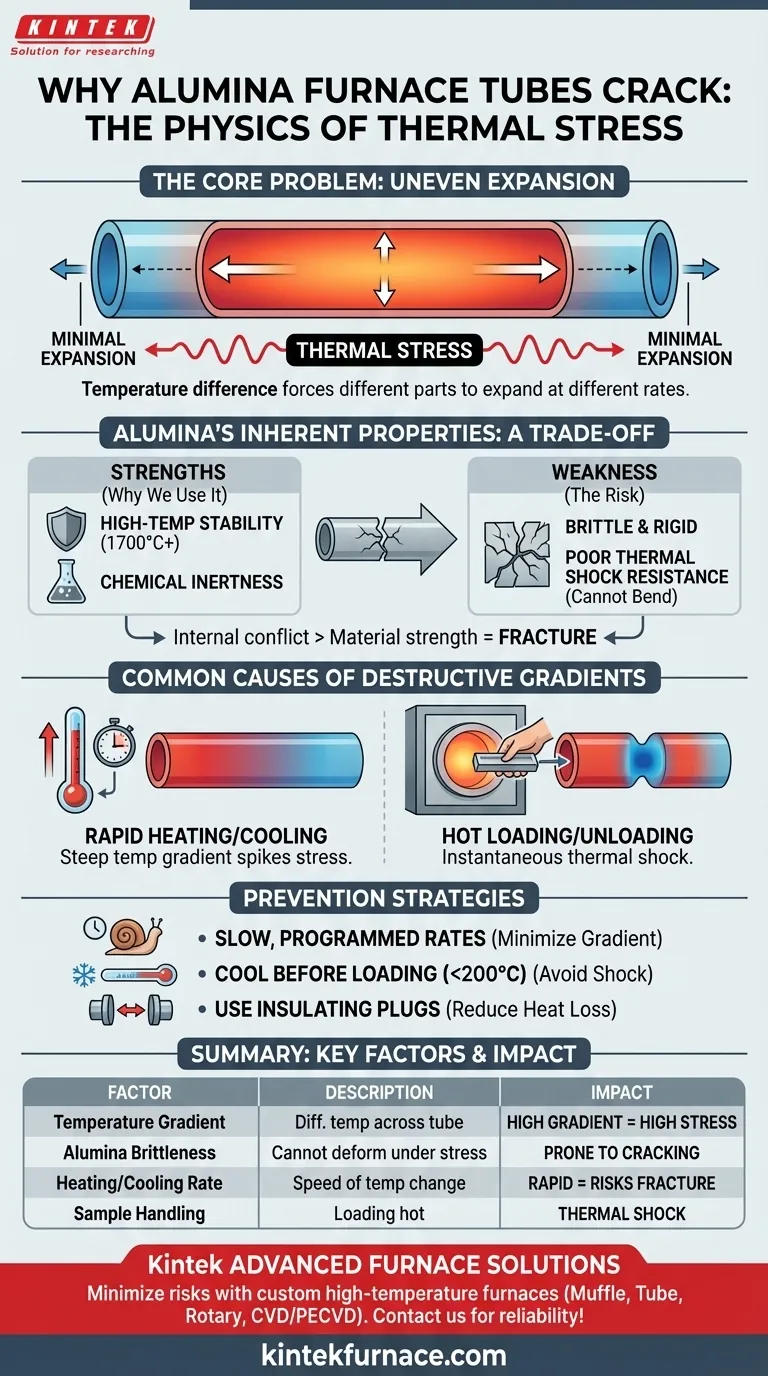

Il tubo del forno di allumina si rompe a causa delle estreme differenze di temperatura (superiori a 1000°C) tra la zona centrale riscaldata e le estremità più fredde, creando uno stress termico che supera la scarsa resistenza agli urti del materiale.Nonostante l'elevata purezza (99,6% di Al₂O₃) e la densità (3,80 g/cm³), la rapida espansione/contrazione dovuta a un riscaldamento non uniforme causa cedimenti strutturali.Ciò si verifica durante i cicli di riscaldamento/raffreddamento quando il forno passa dallo stato operativo a quello di inattività, evidenziando un limite critico nelle applicazioni che richiedono bruschi cambiamenti di temperatura.
Punti chiave spiegati:
1. Proprietà del materiale dei tubi per forni in allumina
- Elevata purezza e densità:Con >99,6% di allumina e densità ≥3,80 g/cm³, il tubo eccelle per stabilità termica e inerzia chimica, ma manca di flessibilità per assorbire le sollecitazioni.
- Debolezza da shock termico:Pur sopportando un calore continuo di 1600°C, gli sbalzi di temperatura provocano microfratture a causa della fragilità della struttura ceramica.
2. Gradienti di temperatura e stress termico
- Riscaldamento non uniforme:La zona centrale si riscalda rapidamente (ad esempio, a 1000°C+), mentre le estremità rimangono più fredde, creando un forte gradiente termico.
- Disadattamento dell'espansione:L'allumina si espande quando viene riscaldata, ma l'espansione limitata nelle zone più fredde genera una sollecitazione di trazione, con conseguente frattura del tubo.
3. Fattori operativi dei forni a tubi
- Tassi di riscaldamento/raffreddamento:Le variazioni graduali di temperatura (tramite impostazioni controllate del forno) attenuano le sollecitazioni, ma le transizioni rapide (ad esempio, gli arresti di emergenza) aumentano il rischio di cricche.
- Dinamica del forno a 3 zone:Nelle configurazioni a più zone, il riscaldamento localizzato (ad esempio, per la CVD) può esacerbare l'espansione differenziale se le zone non sono termicamente bilanciate.
4. Strategie di mitigazione per gli acquirenti
- Protocolli di preriscaldamento:L'aumento lento (ad esempio, 5-10°C/min) riduce lo shock termico.
- Materiali alternativi:Considerare tubi con additivi (ad es. zirconia) per una migliore resistenza agli urti, anche se a temperature massime inferiori.
- Regolazioni del design:Le pareti più spesse o le estremità affusolate possono distribuire le sollecitazioni in modo più uniforme.
5. Scambi nelle applicazioni ad alta temperatura
- L'elevata purezza dell'allumina è adatta ai processi reattivi (ad esempio, la CVD dei semiconduttori), ma gli utilizzatori devono accettarne la fragilità in presenza di cicli termici, evidenziando la necessità di un'attenta progettazione del processo.
Lo sapevate? Molti guasti ai forni da laboratorio derivano da fasi di raffreddamento trascurate, in cui le sollecitazioni aumentano quando il tubo si contrae in modo non uniforme.I moderni controllori includono ora modalità di "raffreddamento morbido" per risolvere questo problema.
Tabella riassuntiva:
| Fattore | Impatto sul tubo di allumina | Strategia di mitigazione |
|---|---|---|
| Elevata purezza e densità | Eccellente stabilità termica ma scarsa resistenza agli urti | Utilizzare velocità di riscaldamento/raffreddamento lente (5-10°C/min) |
| Gradiente termico | Un'espansione non uniforme provoca tensioni di trazione, con conseguente formazione di crepe | Optate per forni a più zone con riscaldamento bilanciato |
| Rapidi sbalzi di temperatura | Si formano microfratture a causa della struttura fragile | Protocolli di preriscaldamento o materiali alternativi (ad esempio, allumina drogata con zirconio) |
| Design operativo | Pareti più sottili o raffreddamento brusco aumentano il rischio di guasti | Scegliete design con pareti più spesse o con estremità affusolate |
