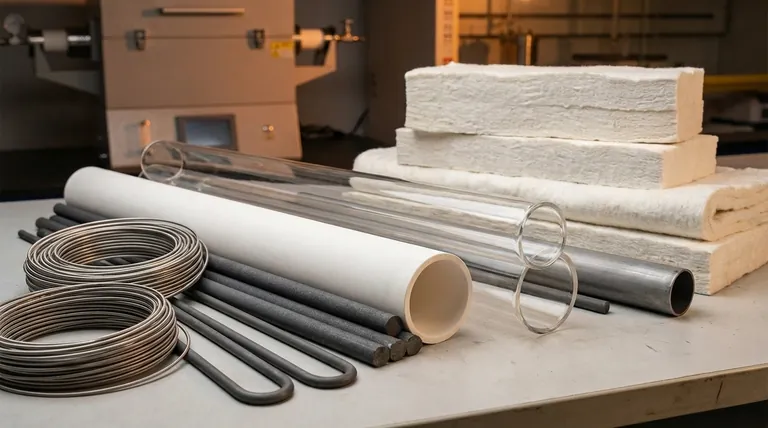

Per la costruzione di un forno a tubo ad alta temperatura, i materiali principali dipendono dalla temperatura target e dall'ambiente chimico. Per il tubo di processo vero e proprio, l'allumina ad alta purezza è lo standard per temperature fino a 1700°C, mentre il quarzo fuso è eccellente per applicazioni fino a 1100°C. Il corpo del forno e l'isolamento sono realizzati al meglio con allumina ad alta densità o fibra ceramica per la sua bassa conducibilità termica e resistenza alle alte temperature.
Costruire un forno è una sfida di progettazione di sistema. I materiali ottimali non sono una scelta unica, ma un insieme coordinato di componenti: il tubo di processo per il contenimento, l'isolamento per l'efficienza e gli elementi riscaldanti per generare calore, ognuno selezionato per soddisfare le specifiche esigenze di temperatura e chimiche della vostra applicazione.
Il Componente Centrale: Il Tubo di Processo
Il tubo di processo è il cuore del forno, contenendo il campione e l'atmosfera di processo. La scelta del materiale è la più critica, poiché determina direttamente i limiti operativi del forno.
Allumina (Al₂O₃): Il Cavallo di Battaglia per Alte Temperature
La ceramica di allumina ad alta purezza è il materiale di riferimento per temperature superiori a 1100°C, capace di raggiungere fino a 1700°C o anche di più a seconda della purezza.
Offre eccellente inerzia chimica e integrità strutturale a temperature estreme. Tuttavia, è più suscettibile allo shock termico rispetto al quarzo e può creparsi se riscaldata o raffreddata troppo rapidamente.
Quarzo Fuso: Lo Standard Versatile
Per temperature fino a circa 1100°C, il quarzo fuso è una scelta eccezionale. Il suo vantaggio principale è l'eccezionale resistenza allo shock termico, che consente velocità di riscaldamento e raffreddamento molto più rapide rispetto all'allumina.
A differenza delle ceramiche opache, la sua trasparenza può anche essere utile per il monitoraggio visivo di un processo. Si noti che il Pyrex non è un sostituto adatto, poiché si ammorbidirà e si deformerà a queste temperature.
Tubi Metallici Specializzati: Per Ambienti Corrosivi
In casi specifici in cui il processo coinvolge materiali che corroderebbero le ceramiche, sono necessari tubi metallici speciali.
I tubi realizzati in molibdeno o tungsteno possono essere utilizzati per i loro elevati punti di fusione e la resistenza a certi agenti corrosivi, ma devono essere utilizzati sottovuoto o in atmosfera inerte per prevenire la loro ossidazione.
Il Cuore del Forno: Elementi Riscaldanti
Gli elementi riscaldanti convertono l'energia elettrica in energia termica. La scelta del materiale qui definisce direttamente la temperatura massima raggiungibile dal forno.
Filo Resistivo (es. Kanthal FeCrAl)
Le leghe di ferro-cromo-alluminio come il Kanthal sono gli elementi riscaldanti più comuni ed economici. Sono affidabili per forni che operano fino a circa 1300°C.
Barre in Carburo di Silicio (SiC)
Per temperature comprese tra 1300°C e 1600°C, le barre in carburo di silicio sono lo standard industriale. Sono robuste e offrono un notevole passo avanti nella capacità di temperatura rispetto al filo resistivo.
Elementi in Disiliciuro di Molibdeno (MoSi₂)
Spesso chiamate "barre di silicio molibdeno", queste resistenze a forma di U sono la scelta premium per le temperature più elevate, operando in modo affidabile fino a 1800°C. Consentono un rapido riscaldamento ma sono più costose e fragili di altre opzioni.
L'Eroe Non Celebrato: L'Isolamento
Un isolamento efficace è ciò che rende un forno efficiente e sicuro. Il suo compito è mantenere il calore all'interno della cavità del forno, riducendo il consumo energetico e mantenendo freddo il guscio esterno.
Fibra Ceramica e di Allumina
I forni moderni utilizzano quasi esclusivamente pannelli rigidi di fibra ceramica o di allumina ad alta densità. Questo materiale offre una conducibilità termica estremamente bassa, un peso ridotto e un'eccellente stabilità alle alte temperature.
È facile da tagliare e modellare, rendendolo ideale per creare una struttura isolante a strati altamente efficiente.
Comprendere i Compromessi
La selezione dei materiali è un atto di bilanciamento. Comprendere i compromessi intrinseci è fondamentale per progettare un forno che sia efficace ed economico.
Temperatura vs. Costo
La relazione tra temperatura massima e costo è esponenziale. Un forno da 1200°C che utilizza un tubo al quarzo e resistenze Kanthal è relativamente economico. Un forno da 1700°C che richiede un tubo in allumina ad alta purezza ed elementi MoSi₂ costerà molte volte di più.
Resistenza allo Shock Termico
Questo è un parametro operativo critico. Il quarzo può sopportare rapidi cambiamenti di temperatura, mentre l'allumina richiede rampe di riscaldamento e raffreddamento lente e controllate per prevenire crepe. Il tempo operativo risparmiato utilizzando il quarzo può essere un fattore significativo.
Compatibilità Chimica
Il materiale del tubo di processo deve essere inerte rispetto al campione e a qualsiasi gas di processo alla temperatura operativa. Ciò che è inerte a temperatura ambiente può diventare altamente reattivo a 1500°C. Verificare sempre la compatibilità dei materiali di processo con il materiale del tubo scelto.
Fare la Scelta Giusta per il Vostro Obiettivo
Basate la vostra selezione dei materiali sull'aspetto più esigente della vostra applicazione prevista.
- Se il vostro obiettivo principale è l'uso generico fino a 1100°C: Scegliete un tubo in quarzo fuso con elementi riscaldanti Kanthal e isolamento standard in fibra ceramica per il miglior equilibrio tra prestazioni, costo e flessibilità operativa.
- Se il vostro obiettivo principale è la lavorazione ad alta temperatura (fino a 1700°C): Dovete utilizzare un tubo in allumina ad alta purezza, elementi riscaldanti in disiliciuro di molibdeno (MoSi₂) e isolamento in fibra ad alto contenuto di allumina.
- Se il vostro obiettivo principale è lavorare con materiali corrosivi specifici: Iniziate identificando un materiale per tubi compatibile, come l'allumina o un metallo speciale come il molibdeno, e poi costruite il resto del sistema del forno attorno ai suoi limiti di temperatura.
Un approccio sistematico alla selezione di ogni componente è la base per costruire un forno ad alta temperatura sicuro, affidabile ed efficace.
Tabella Riassuntiva:
| Componente | Materiali Consigliati | Caratteristiche Chiave | Temp. Massima |
|---|---|---|---|
| Tubo di Processo | Allumina, Quarzo Fuso, Molibdeno/Tungsteno | Eccellente inerzia chimica, resistenza allo shock termico | Fino a 1700°C, 1100°C, Varia |
| Elementi Riscaldanti | Kanthal, Carburo di Silicio, Disiliciuro di Molibdeno | Economico, robusto, capacità di alta temperatura | Fino a 1300°C, 1600°C, 1800°C |
| Isolamento | Fibra Ceramica/Allumina | Bassa conducibilità termica, stabilità alle alte temperature | Varia a seconda del tipo |
Avete bisogno di una soluzione personalizzata per forni ad alta temperatura? Noi di KINTEK sfruttiamo eccellenti capacità di R&S e produzione interna per fornire forni avanzati come Muffola, Tubo, Rotativi, Sottovuoto e a Atmosfera, e Sistemi CVD/PECVD. Le nostre approfondite capacità di personalizzazione garantiscono un allineamento preciso con le vostre esigenze sperimentali uniche, migliorando efficienza e affidabilità. Contattateci oggi per discutere come possiamo supportare gli obiettivi del vostro laboratorio!
