Sebbene la resistenza sia fondamentale nel riscaldamento elettrico, non è l'unico fattore. La quantità di calore prodotta da un elemento è una funzione sia della sua resistenza sia della corrente elettrica che lo attraversa. Ancora più importante, la resistenza di un elemento non è una variabile indipendente; è il risultato di altre scelte di progettazione critiche, incluse il materiale di cui è fatto e le sue dimensioni fisiche.
Concentrarsi solo sulla resistenza è fuorviante. Il vero obiettivo è progettare un componente che possa produrre in modo sicuro e costante il calore richiesto, il che implica un attento equilibrio tra le proprietà del materiale, la sua forma fisica e la corrente elettrica applicata.
Oltre un Singolo Numero: I Principi del Riscaldamento Joule
Il riscaldamento elettrico, o riscaldamento Joule, viene spesso semplificato semplicemente come "resistenza". Tuttavia, la resistenza è solo una parte di un sistema interconnesso. Comprendere come interagisce con la corrente e la tensione è essenziale.
Il Ruolo della Corrente (I)
La potenza dissipata come calore è proporzionale al quadrato della corrente (P = I²R). Ciò significa che raddoppiare la corrente quadruplica la produzione di calore, rendendo la corrente il motore più potente della generazione di calore.
In qualsiasi progetto di elemento riscaldante, controllare o prevedere la corrente è importante quanto impostare la resistenza.
Il Ruolo della Resistenza (R)
La resistenza è la proprietà che consente la conversione dell'energia elettrica in energia termica. A parità di corrente, una resistenza maggiore produrrà più calore.
Un materiale con resistenza zero non produrrebbe alcun calore, indipendentemente dalla quantità di corrente che lo attraversa. Pertanto, un elemento riscaldante deve avere una resistenza interna sufficiente per funzionare.
L'Influenza Critica della Tensione (V)
In molte applicazioni reali, come collegare un dispositivo a una presa a muro, la tensione è fissa. Ciò crea una relazione cruciale definita dalla Legge di Ohm (V = IR).
Poiché la tensione (V) è costante, una resistenza maggiore (R) in realtà diminuirà la corrente (I) che può fluire. Questo porta a un'equazione di potenza diversa: P = V²/R. Ciò rivela un fatto controintuitivo: per una sorgente di tensione fissa, diminuire la resistenza aumenta la corrente e quindi aumenta la potenza erogata.
L'Anatomia di un Elemento Riscaldante Efficace
La "resistenza" di un elemento riscaldante non è un numero che si sceglie da un catalogo. È il risultato di decisioni ingegneristiche deliberate riguardo alla sua composizione fisica e materiale.
Scelta del Materiale: Resistività e Durabilità
La resistività è una proprietà intrinseca di un materiale che misura quanto fortemente si oppone al flusso di elettricità. Materiali come Nichrome o Kanthal sono scelti non solo per la loro elevata resistività, ma anche per la loro capacità di resistere a temperature molto elevate senza ossidarsi, fondere o diventare fragili.
Dimensioni Fisiche: Lunghezza e Area della Sezione Trasversale
A parità di materiale, la resistenza è determinata dalla sua forma. Un filo più lungo e sottile avrà una resistenza maggiore rispetto a uno più corto e spesso.
I progettisti utilizzano questo principio per "regolare" un elemento. Selezionano un materiale durevole e quindi calcolano la lunghezza e il diametro precisi necessari per ottenere la resistenza target che produrrà la potenza termica desiderata con la tensione e la corrente disponibili.
Condizioni Operative: Calore e Ambiente
La resistenza della maggior parte dei materiali cambia con la temperatura. Questa proprietà, nota come Coefficiente di Temperatura di Resistenza (TCR), deve essere considerata nelle applicazioni di precisione.
Inoltre, la velocità con cui un elemento dissipa il suo calore nell'ambiente circostante (aria, acqua, ecc.) determina la sua temperatura operativa stabile. Un elemento che non riesce a dissipare il calore abbastanza velocemente vedrà la sua temperatura aumentare in modo incontrollato e alla fine guastarsi.
Comprendere i Compromessi
Progettare un elemento riscaldante è un processo di bilanciamento di fattori in competizione. Concentrarsi su una sola variabile, come massimizzare la resistenza, porta spesso al fallimento.
Il Mito dell'Alta Resistenza vs. Alta Potenza
Come abbiamo visto con i sistemi a tensione fissa (P = V²/R), una resistenza estremamente elevata soffocherà la corrente e porterà a una potenza erogata molto bassa. L'obiettivo non è la resistenza massima, ma la resistenza ottimale che assorbe la corrente desiderata dalla sorgente di alimentazione senza superare i limiti di sicurezza.
Durabilità vs. Prestazioni
Un filo molto sottile fornisce un'alta resistenza in una forma compatta, ma è meccanicamente fragile e ha una superficie più piccola, rendendolo soggetto a surriscaldamento e bruciatura. Un filo più spesso è più robusto e durevole ma avrà una resistenza inferiore, richiedendo modifiche al progetto (come una lunghezza molto maggiore) per ottenere la stessa potenza erogata.
Costo vs. Proprietà dei Materiali
Le leghe ad alte prestazioni che operano in modo affidabile a temperature estreme sono significativamente più costose di materiali più semplici come l'acciaio inossidabile. La scelta dipende interamente dalla durata richiesta dell'applicazione e dalla temperatura operativa.
Fare la Scelta Giusta per il Tuo Obiettivo
Per progettare o selezionare un componente riscaldante efficace, devi prima definire il tuo obiettivo principale.
- Se la tua attenzione principale è il calore massimo da una sorgente a tensione fissa (come una presa a muro): Devi trovare la resistenza ottimale che consenta il flusso della corrente massima sicura, il che spesso significa una resistenza inferiore a quanto potresti pensare intuitivamente.
- Se la tua attenzione principale è la durabilità e la lunga vita: Scegli un materiale con eccellente resistenza all'ossidazione ad alta temperatura e utilizza un filo di sezione più spessa, progettando la lunghezza dell'elemento per compensare la resistenza inferiore.
- Se la tua attenzione principale è il controllo preciso della temperatura: Seleziona un materiale con una resistenza stabile e prevedibile nel suo intervallo di temperatura operativa e considera come verrà integrato in un sistema di controllo.
In definitiva, la progettazione efficace di un elemento riscaldante è una sfida a livello di sistema che bilancia la scienza dei materiali, i principi elettrici e la forma fisica.
Tabella Riassuntiva:
| Fattore | Ruolo nel Riscaldamento Elettrico | Considerazioni Chiave |
|---|---|---|
| Resistenza (R) | Consente la conversione di energia in calore | Dipende dalla resistività del materiale e dalle dimensioni fisiche |
| Corrente (I) | Guida l'erogazione di calore (P = I²R) | Deve essere controllata per sicurezza e prestazioni |
| Tensione (V) | Fissa in molti sistemi, influenza la potenza (P = V²/R) | Influenza il flusso di corrente e la generazione totale di calore |
| Proprietà dei Materiali | Determina la resistività e la durabilità | Scegli leghe come Nichrome per la resistenza alle alte temperature |
| Dimensioni Fisiche | La lunghezza e l'area della sezione trasversale regolano la resistenza | I fili più lunghi e sottili aumentano la resistenza ma possono ridurre la durabilità |
| Condizioni Operative | La temperatura e l'ambiente influenzano la stabilità | Considerare il TCR e la dissipazione del calore per prevenire guasti |
Pronto a ottimizzare il tuo progetto di elemento riscaldante? In KINTEK, sfruttiamo eccezionali capacità di R&S e produzione interna per fornire soluzioni avanzate per forni ad alta temperatura, personalizzate in base alle tue esigenze uniche. La nostra linea di prodotti comprende Forni a Muffola, a Tubo, Rotativi, Forni a Vuoto e a Atmosfera, e Sistemi CVD/PECVD, tutti supportati da solide capacità di personalizzazione approfondita. Sia che tu miri alla massima potenza termica, a una maggiore durata o a un controllo preciso della temperatura, possiamo aiutarti a ottenere prestazioni affidabili ed efficienti. Contattaci oggi per discutere come la nostra esperienza può avvantaggiare il tuo laboratorio!

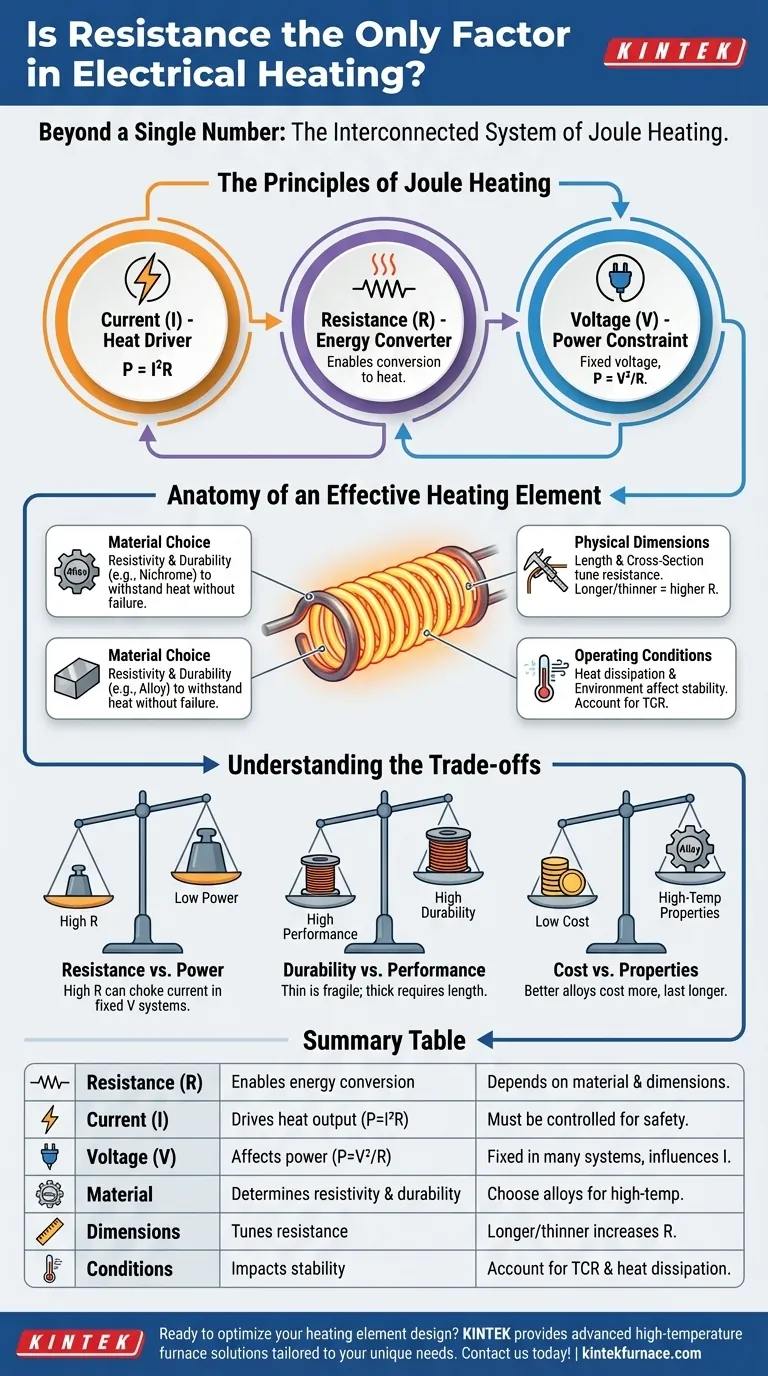

Guida Visiva
