Il meccanismo di riscaldamento di un forno a tubo è un sistema integrato costruito con quattro componenti principali: gli elementi riscaldanti che generano energia termica, il tubo del forno che contiene il campione, l'isolamento termico che dirige il calore e il sistema di controllo della temperatura che assicura la precisione. Queste parti lavorano in concerto per convertire l'energia elettrica in un ambiente ad alta temperatura stabile e uniforme.
Il valore di un forno a tubo non risiede solo nella sua capacità di generare alte temperature, ma nella sua precisione. Il vero scopo del suo meccanismo di riscaldamento è creare un ambiente termico stabile, uniforme e meticolosamente controllato all'interno del tubo del forno.
I Componenti Fondamentali della Generazione Termica
L'obiettivo fondamentale è generare e contenere il calore in modo efficiente. Ciò si ottiene grazie a un insieme attentamente selezionato di materiali progettati per le prestazioni ad alta temperatura.
L'Elemento Riscaldante: La Fonte di Energia Termica
Il cuore del forno è l'elemento riscaldante, che funziona secondo il principio della resistenza elettrica. Una corrente elettrica viene fatta passare attraverso un materiale ad alta resistenza, convertendo direttamente l'energia elettrica in calore.
La scelta del materiale per questi elementi è fondamentale e dipende dall'intervallo di temperatura target. I due tipi più comuni sono il filo di Kanthal (lega FeCrAl) e le barre di carburo di silicio (SiC).
Il Tubo del Forno: La Camera Operativa
Il tubo del forno è la camera centrale che contiene il campione e, se necessario, un'atmosfera controllata. È posizionato all'interno degli elementi riscaldanti.
Questi tubi devono essere resistenti a temperature estreme e shock termici. I materiali comuni includono il quarzo, adatto per temperature fino a circa 1200°C, e l'allumina, una ceramica che può sopportare temperature molto più elevate, spesso superiori a 1700°C.
Isolamento Termico: Direzionare e Conservare il Calore
Attorno agli elementi riscaldanti si trova una densa matrice di isolamento termico, tipicamente realizzata in fibra ceramica ad alta purezza.
Questo isolamento svolge due funzioni critiche. In primo luogo, riduce al minimo la dispersione di calore nell'ambiente circostante, migliorando drasticamente l'efficienza energetica. In secondo luogo, dirige l'energia termica verso l'interno, concentrandola sul tubo del forno per creare una zona calda uniforme.
Il Cervello dell'Operazione: Ottenere la Precisione
Generare calore è semplice; controllarlo con alta precisione è la vera sfida ingegneristica. È qui che i sistemi di controllo diventano indispensabili.
Il Sistema di Controllo della Temperatura: Assicurare l'Accuratezza
Questo sistema agisce come il cervello del forno, assicurando che la temperatura all'interno del tubo sia esattamente quella impostata. È costituito da un sensore, tipicamente una termocoppia, posizionato vicino al tubo del forno.
La termocoppia misura costantemente la temperatura e invia questi dati a un controllore PID (Proporzionale-Integrale-Derivativo). Il controllore confronta la temperatura effettiva con il punto di riferimento desiderato e regola con precisione la potenza inviata agli elementi riscaldanti per eliminare qualsiasi deviazione.
Il Sistema di Atmosfera: Controllare l'Ambiente
Sebbene non sia un componente di riscaldamento diretto, il sistema di controllo dell'atmosfera è parte integrante del processo termico generale. Molte applicazioni richiedono l'elaborazione di un campione in un ambiente di gas inerte (es. Argon) o reattivo (es. Idrogeno).
Questo sistema, che comprende ingressi, uscite e regolatori di flusso del gas, funziona con il tubo del forno sigillato per mantenere uno specifico ambiente chimico ad alte temperature.
Comprendere i Compromessi: La Selezione dei Materiali è Importante
La scelta dei componenti determina le capacità, i limiti e il costo del forno. Comprendere questi compromessi è fondamentale per selezionare lo strumento giusto per il lavoro.
Elemento Riscaldante: Kanthal contro Carburo di Silicio
Il filo di Kanthal è economico e affidabile per applicazioni fino a circa 1300°C. È lo standard per la maggior parte dei forni da laboratorio per uso generale.
Le barre di carburo di silicio (SiC) sono necessarie per temperature più elevate, tipicamente da 1400°C a 1600°C. Sono più costose e possono diventare fragili nel tempo, ma sono essenziali per la ricerca su ceramiche e materiali ad alta temperatura.
Tubo del Forno: Quarzo contro Allumina
Un tubo di quarzo offre il vantaggio significativo di essere trasparente a temperature più basse, consentendo l'osservazione visiva del processo. Tuttavia, ha una temperatura operativa massima inferiore ed è più suscettibile agli shock termici.
Un tubo di allumina è opaco ma molto più durevole e capace di gestire temperature estremamente elevate. È la scelta predefinita per l'elaborazione ad alta temperatura, la sinterizzazione e la ricottura quando l'accesso visivo non è richiesto.
Fare la Scelta Giusta per la Tua Applicazione
La selezione di una configurazione del forno dipende interamente dai tuoi specifici obiettivi sperimentali o di produzione.
- Se il tuo obiettivo principale è l'elaborazione ad alta temperatura (>1400°C): Avrai bisogno di un sistema con elementi riscaldanti in carburo di silicio e un tubo di allumina ad alta purezza.
- Se il tuo obiettivo principale è l'osservazione visiva o il lavoro a temperatura più bassa (<1200°C): Un forno con elementi a filo Kanthal e un tubo di quarzo è la scelta più pratica ed economica.
- Se il tuo obiettivo principale è il controllo preciso dell'atmosfera: Assicurati che il forno disponga di guarnizioni terminali robuste e di un sistema affidabile di controllo del flusso di gas, poiché questo è importante quanto i componenti di riscaldamento.
In definitiva, comprendere come questi componenti lavorano insieme ti consente di selezionare o utilizzare un forno che fornisca l'ambiente termico preciso richiesto dal tuo lavoro.
Tabella Riassuntiva:
| Componente | Funzione Chiave | Materiali Comuni |
|---|---|---|
| Elemento Riscaldante | Genera energia termica tramite resistenza elettrica | Filo di Kanthal (fino a 1300°C), Barre di carburo di silicio (fino a 1600°C) |
| Tubo del Forno | Contiene il campione e l'atmosfera controllata | Quarzo (fino a 1200°C), Allumina (oltre 1700°C) |
| Isolamento Termico | Minimizza la perdita di calore e dirige il calore verso l'interno | Fibra ceramica |
| Sistema di Controllo della Temperatura | Assicura una regolazione precisa della temperatura | Sensore a termocoppia, Controllore PID |
| Sistema di Atmosfera | Mantiene uno specifico ambiente gassoso | Ingressi, uscite, regolatori di flusso del gas |
Sblocca tutto il potenziale del tuo laboratorio con le soluzioni avanzate per forni ad alta temperatura di KINTEK! Sfruttando una R&S eccezionale e una produzione interna, forniamo a diversi laboratori attrezzature affidabili come Forni a Tubo, Forni a Muffola, Forni Rotativi, Forni a Vuoto e ad Atmosfera e Sistemi CVD/PECVD. La nostra forte capacità di personalizzazione approfondita assicura che soddisfiamo precisamente le tue esigenze sperimentali uniche, fornendo un riscaldamento stabile e uniforme per risultati superiori. Contattaci oggi per discutere come possiamo migliorare i tuoi processi termici e guidare l'innovazione nel tuo lavoro!

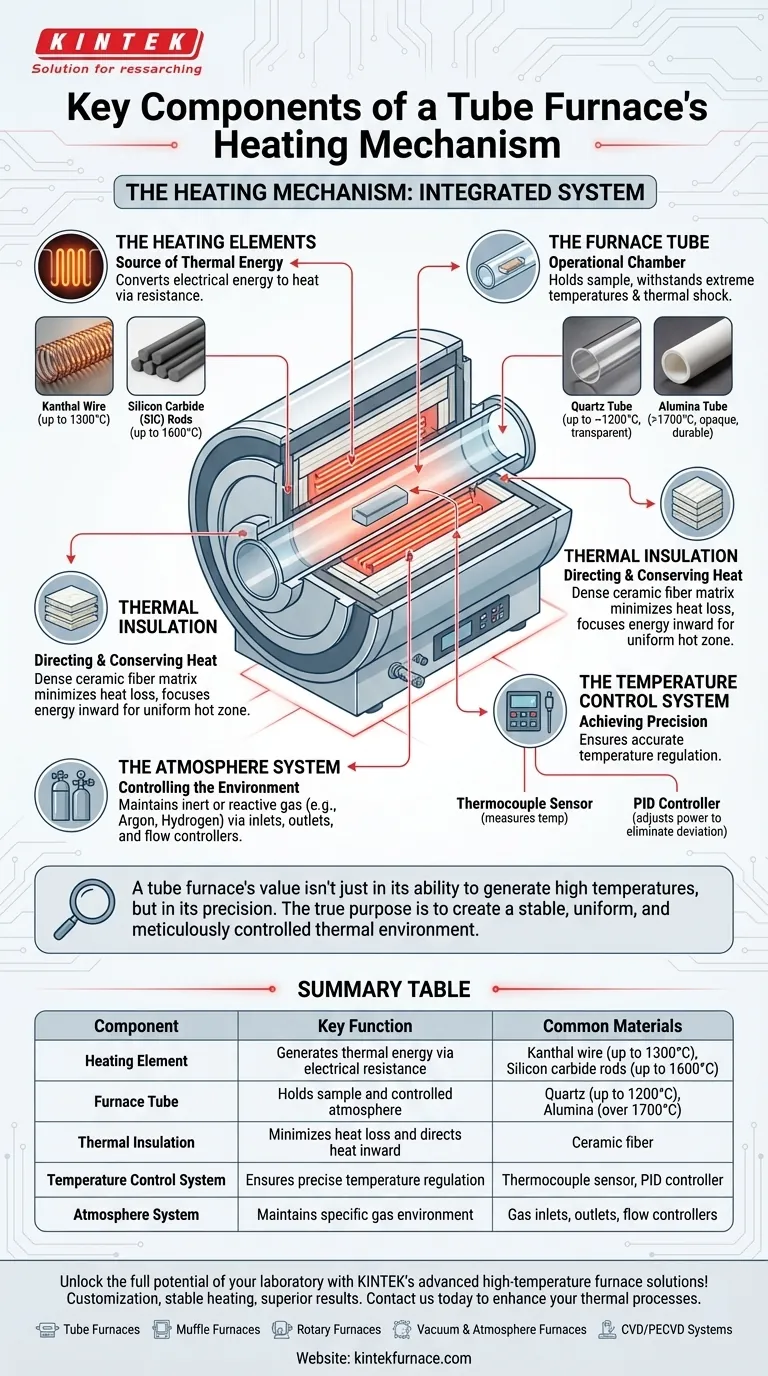

Guida Visiva
