I principali vantaggi dell'utilizzo dei relè a stato solido (SSR) rispetto ai contattori tradizionali per il controllo del riscaldamento sono una precisione significativamente più elevata, una maggiore durata operativa e tempi di risposta molto più rapidi. Poiché gli SSR non hanno parti in movimento, possono commutare l'alimentazione a frequenze estremamente elevate, consentendo metodi di controllo avanzati impossibili con contattori meccanici più lenti.
La differenza fondamentale non riguarda solo l'accensione e lo spegnimento dell'alimentazione. Riguarda quanto finemente si può controllare tale alimentazione. Un SSR agisce come un dimmer digitale, fornendo l'erogazione di energia sfumata richiesta per il controllo stabile e preciso della temperatura che processi sensibili come la distillazione sotto vuoto richiedono.
La Differenza Fondamentale: Meccanismo di Commutazione e Velocità
Il vantaggio fondamentale di un SSR deriva dalla sua costruzione a stato solido, che ne determina la velocità e la longevità.
Il Contattore Meccanico: un Interruttore Fisico "On/Off"
Un contattore tradizionale utilizza un elettromagnete per chiudere fisicamente un set di contatti metallici, completando un circuito. Questo è un metodo semplice e robusto.
Tuttavia, questa azione meccanica è intrinsecamente lenta e crea usura sui contatti ad ogni ciclo. Ciò limita la sua frequenza di commutazione a solo poche volte al minuto.
Il Relè a Stato Solido: un Cancello Silenzioso e Istantaneo
Un SSR utilizza un semiconduttore, come un tiristore o un TRIAC, per commutare il carico. Non ha parti in movimento.
Ciò gli consente di commutare l'alimentazione in modo silenzioso e quasi istantaneo, migliaia di volte al minuto, senza usura meccanica. Questa capacità ad alta velocità è ciò che sblocca un controllo della temperatura superiore.
Perché la Commutazione ad Alta Frequenza Sblocca il Controllo di Precisione
La velocità dell'SSR non riguarda solo una reazione più rapida; consente un metodo di regolazione della potenza fondamentalmente diverso e più preciso.
Abilitazione del Controllo Proporzionale (PID)
I contattori a commutazione lenta sono limitati a un rudimentale controllo "on/off" (o bang-bang). Il riscaldatore è al 100% di potenza o allo 0% di potenza, causando oscillazioni costanti della temperatura sopra e sotto il setpoint desiderato.
La velocità di un SSR è perfetta per i controllori PID (Proporzionale-Integrale-Derivativo), che calcolano costantemente la quantità esatta di potenza necessaria per mantenere una temperatura stabile.
La Potenza della Modulazione di Impulsi
Per erogare, ad esempio, il 30% di potenza, un SSR non riduce la tensione. Invece, utilizza una modulazione rapida di impulsi di potenza.
L'SSR cicla rapidamente il riscaldatore acceso e spento. Controllando con precisione il rapporto tra tempo "on" e tempo "off" in un periodo molto breve, eroga un livello di potenza medio e uniforme che mantiene la temperatura incredibilmente stabile.
Eliminazione dell'Overshoot di Temperatura
Un guasto comune nella distillazione è l'overshoot di temperatura, in cui un contattore lento a reagire mantiene il riscaldatore acceso troppo a lungo, spingendo la temperatura oltre il suo setpoint e potenzialmente danneggiando il prodotto.
Poiché un SSR può erogare pacchetti di energia piccoli e precisi, può raggiungere la temperatura desiderata e mantenerla lì con un overshoot minimo o nullo, proteggendo i materiali sensibili.
Comprensione dei Compromessi
Sebbene superiori per questa applicazione, gli SSR non sono un sostituto universale per i contattori. Comprendere i loro limiti è fondamentale per una progettazione di sistema robusta.
La Dissipazione del Calore è Critica
Gli SSR non sono perfettamente efficienti e generano calore come sottoprodotto della commutazione di correnti elevate. Devono essere montati su un dissipatore di calore di dimensioni adeguate per dissipare questa energia termica.
Un dissipatore di calore inadeguato è la causa più comune di guasto degli SSR.
Sensibilità ai Picchi di Tensione
I componenti a semiconduttore in un SSR possono essere più suscettibili ai danni causati da picchi di tensione sulla linea elettrica rispetto a un robusto contattore meccanico. Una protezione circuitale adeguata è essenziale.
Modalità di Guasto
Una considerazione critica nella progettazione è che gli SSR falliscono più spesso in uno stato "in corto" o permanentemente acceso. Ciò può portare a una pericolosa condizione di riscaldamento incontrollato.
Per questo motivo, i sistemi che utilizzano SSR devono includere un contattore di sicurezza indipendente o un controller di limite di sovratemperatura per interrompere l'alimentazione in caso di emergenza.
Fare la Scelta Giusta per il Tuo Forno
La selezione del componente giusto richiede l'allineamento delle sue capacità con il tuo obiettivo di processo primario. Per un forno di distillazione sotto vuoto, la scelta è chiara.
- Se il tuo obiettivo principale è la stabilità assoluta della temperatura e la qualità del prodotto: la precisione di un SSR combinata con un controller PID è non negoziabile.
- Se il tuo obiettivo principale è l'affidabilità a lungo termine e la riduzione della manutenzione: il design a stato solido di un SSR offre una durata operativa notevolmente più lunga rispetto a un contattore con parti meccaniche soggette a usura.
- Se il tuo obiettivo principale è il costo iniziale più basso possibile per un processo non critico: un contattore meccanico è un dispositivo più semplice ed economico, ma non è adatto al controllo preciso necessario nella distillazione sotto vuoto.
Sfruttando la modulazione di potenza precisa di un relè a stato solido, garantisci le condizioni di processo stabili e ripetibili essenziali per una distillazione di successo.
Tabella Riassuntiva:
| Caratteristica | Relè a Stato Solido (SSR) | Contattore Meccanico |
|---|---|---|
| Velocità di Commutazione | Estremamente Veloce (1000 volte/min) | Lenta (poche volte/min) |
| Metodo di Controllo | Abilita PID Preciso e Modulazione di Impulsi | Limitato al Controllo On/Off di Base |
| Stabilità della Temperatura | Eccellente (Overshoot Minimo) | Scarsa (Oscillazioni Costanti della Temperatura) |
| Durata | Molto Lunga (Nessuna Parte Mobile) | Limitata (Usura Meccanica) |
| Vantaggio Principale | Controllo di Precisione per Processi Sensibili | Basso Costo Iniziale per Uso Non Critico |
Pronto a ottenere una stabilità di temperatura senza pari nei tuoi processi sotto vuoto?
Supportata da R&S e produzione esperte, KINTEK offre sistemi di forni Muffle, a tubo, rotativi, sottovuoto e CVD, tutti personalizzabili per le tue esigenze uniche. Le nostre soluzioni di controllo del riscaldamento sfruttano la precisione degli SSR per garantire che i tuoi processi sensibili, come la distillazione sotto vuoto, siano stabili e ripetibili.
Contatta oggi i nostri esperti per discutere come possiamo ottimizzare le prestazioni del tuo forno e proteggere i tuoi preziosi prodotti.

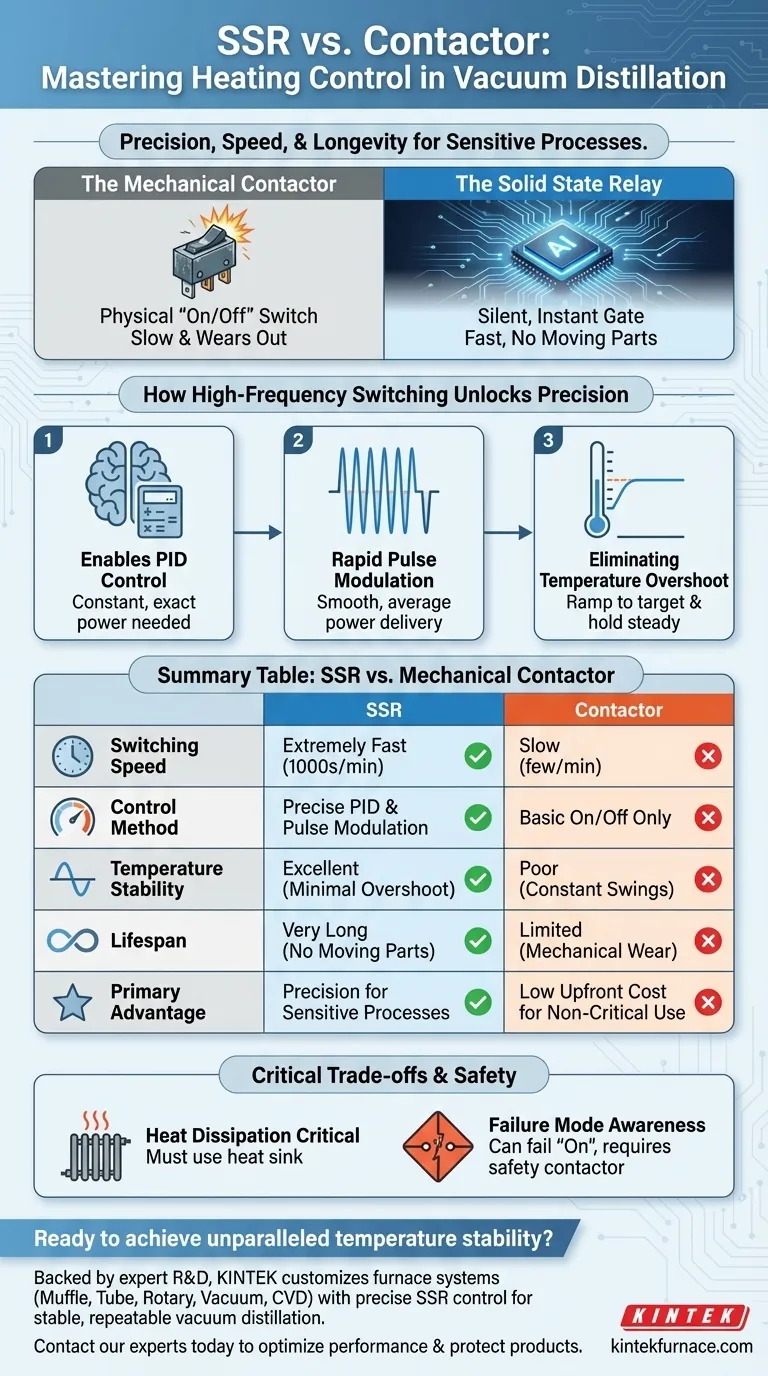

Guida Visiva
