In sostanza, la progettazione di un elemento riscaldante è un atto di bilanciamento. Il processo prevede la selezione accurata di un materiale e la sua sagomatura in una lunghezza e uno spessore specifici per ottenere una resistenza target. Questa resistenza, se sottoposta a una tensione nota, genererà una quantità precisa di calore secondo principi elettrici fondamentali come la Legge di Joule (P = V²/R).
La sfida centrale della progettazione di un elemento riscaldante non è semplicemente generare calore, ma garantire che l'elemento possa dissipare costantemente e in sicurezza tale calore per mantenere una temperatura operativa stabile senza autodistruggersi.
Il Principio Fondamentale: Riscaldamento Joule
Ogni elemento riscaldante funziona secondo un semplice principio noto come riscaldamento Joule. Questa legge fisica descrive come l'energia viene convertita in calore quando una corrente elettrica incontra una resistenza.
L'Input Elettrico come Potenza
Il processo di progettazione inizia con la potenza desiderata in uscita (in watt). Utilizzando la tensione operativa (V), la resistenza (R) target dell'elemento viene calcolata utilizzando una variazione della Legge di Ohm: P = V²/R. Questa equazione detta la caratteristica elettrica fondamentale dell'elemento.
Il Ruolo della Resistività del Materiale
L'elemento stesso è realizzato con un materiale ad alta resistività elettrica. Questa proprietà assicura che venga generato calore significativo anche con una lunghezza gestibile di filo. Le leghe comuni sono scelte per la loro capacità di resistere all'ossidazione e mantenere la loro resistenza ad alte temperature. La resistività specifica del materiale è un input critico per calcolare le dimensioni finali dell'elemento.
L'Altro Lato dell'Equazione: Dissipazione del Calore
Generare calore è solo metà della battaglia. Affinché un elemento operi a una temperatura stabile, il tasso di generazione del calore deve eguagliare il tasso di perdita di calore verso l'ambiente circostante. Questo è il lato termico dell'equazione di progettazione.
Trasferimento di Calore ed Equilibrio Termico
Un elemento perde calore attraverso tre meccanismi: conduzione, convezione e irraggiamento. La progettazione deve tenere conto di come verrà utilizzato l'elemento. Ad esempio, un elemento progettato per riscaldare l'aria si basa sulla convezione, mentre un elemento tostapane si basa principalmente sull'irraggiamento.
L'Impatto della Geometria
La forma fisica dell'elemento non è arbitraria; è ingegnerizzata per un efficiente trasferimento di calore. Avvolgere un filo, ad esempio, consente a una resistenza molto lunga di adattarsi in un piccolo spazio, massimizzando l'area superficiale per il trasferimento di calore convettivo in dispositivi come gli asciugacapelli. Un nastro piatto, tuttavia, fornisce una superficie ampia ideale per il riscaldamento radiante in tostapane e forni.
La Fisica del Calore Radiante
Per gli elementi che si illuminano, come quelli di una piastra elettrica, la Legge di Stefan-Boltzmann diventa una formula di progettazione critica. Aiuta a calcolare la quantità di energia irradiata dalla superficie dell'elemento in base alla sua temperatura e a una proprietà del materiale chiamata emissività. Ciò consente agli ingegneri di prevedere la temperatura operativa finale.
Comprendere i Compromessi
Una progettazione efficace non riguarda solo il raggiungimento di una temperatura target; riguarda il bilanciamento di priorità concorrenti e il riconoscimento dei vincoli del mondo reale.
Prestazioni vs. Durata di Vita
Far funzionare un elemento a una temperatura più elevata si traduce in una maggiore emissione di calore, ma accelera anche drasticamente il degrado del materiale e ne riduce la durata operativa. Un compromesso fondamentale nella progettazione consiste nel trovare la temperatura effettiva più alta che consenta ancora una longevità accettabile.
Produzione e Tolleranze
Nessun processo di produzione è perfetto. Organismi di regolamentazione come la IEC (Commissione Elettrotecnica Internazionale) forniscono standard che specificano le tolleranze ammissibili sulla potenza nominale di un elemento. La progettazione deve tenere conto di queste variazioni nella resistività del materiale e nelle dimensioni finali.
Sicurezza e Conformità
Oltre alle prestazioni, gli elementi devono essere progettati per la sicurezza. Gli standard IEC dettano anche parametri di sicurezza critici, inclusa la minima resistenza di isolamento per prevenire scosse elettriche e limiti sulla corrente di dispersione. Questi sono vincoli non negoziabili che proteggono l'utente finale.
Fare la Scelta Giusta per il Tuo Obiettivo
La progettazione finale di un elemento riscaldante è dettata interamente dalla sua applicazione prevista. Quando si affronta una progettazione, considerare il proprio obiettivo primario.
- Se la tua attenzione principale è il riscaldamento rapido: La progettazione deve dare priorità a un'alta densità di potenza (watt per unità di superficie) e utilizzare materiali in grado di resistere a rapidi cambiamenti di temperatura.
- Se la tua attenzione principale è il controllo preciso della temperatura: La progettazione deve bilanciare attentamente l'input di potenza elettrica con la prevedibile dissipazione del calore per l'ambiente specifico.
- Se la tua attenzione principale è la longevità e la sicurezza: L'elemento deve essere progettato per operare ben al di sotto dei limiti di temperatura massima del materiale e aderire rigorosamente a tutti gli standard di sicurezza pertinenti.
In definitiva, la progettazione di un elemento riscaldante è un'applicazione diretta della fisica per risolvere un problema pratico di ingegneria.
Tabella Riassuntiva:
| Aspetto Chiave | Descrizione |
|---|---|
| Principio | Basato sul riscaldamento Joule (P = V²/R) per la generazione di calore dalla resistenza elettrica. |
| Selezione del Materiale | Leghe ad alta resistività scelte per durata, resistenza all'ossidazione e stabilità della temperatura. |
| Geometria | Forme come spirali o nastri ottimizzati per il trasferimento di calore tramite conduzione, convezione o irraggiamento. |
| Dissipazione del Calore | Bilancia la generazione di calore con la perdita per mantenere una temperatura stabile utilizzando principi come la Legge di Stefan-Boltzmann. |
| Compromessi | Considera prestazioni vs. durata di vita, tolleranze di produzione e conformità alla sicurezza (ad esempio, standard IEC). |
Hai bisogno di una soluzione di riscaldamento personalizzata per il tuo laboratorio? Noi di KINTEK sfruttiamo eccezionali capacità di R&S e produzione interna per fornire soluzioni avanzate per forni ad alta temperatura, inclusi forni a muffola, a tubo, rotativi, forni a vuoto e a atmosfera, e sistemi CVD/PECVD. La nostra forte capacità di personalizzazione approfondita garantisce che soddisfiamo con precisione le tue esigenze sperimentali uniche. Contattaci oggi per migliorare l'efficienza e la sicurezza del tuo laboratorio con elementi riscaldanti su misura!

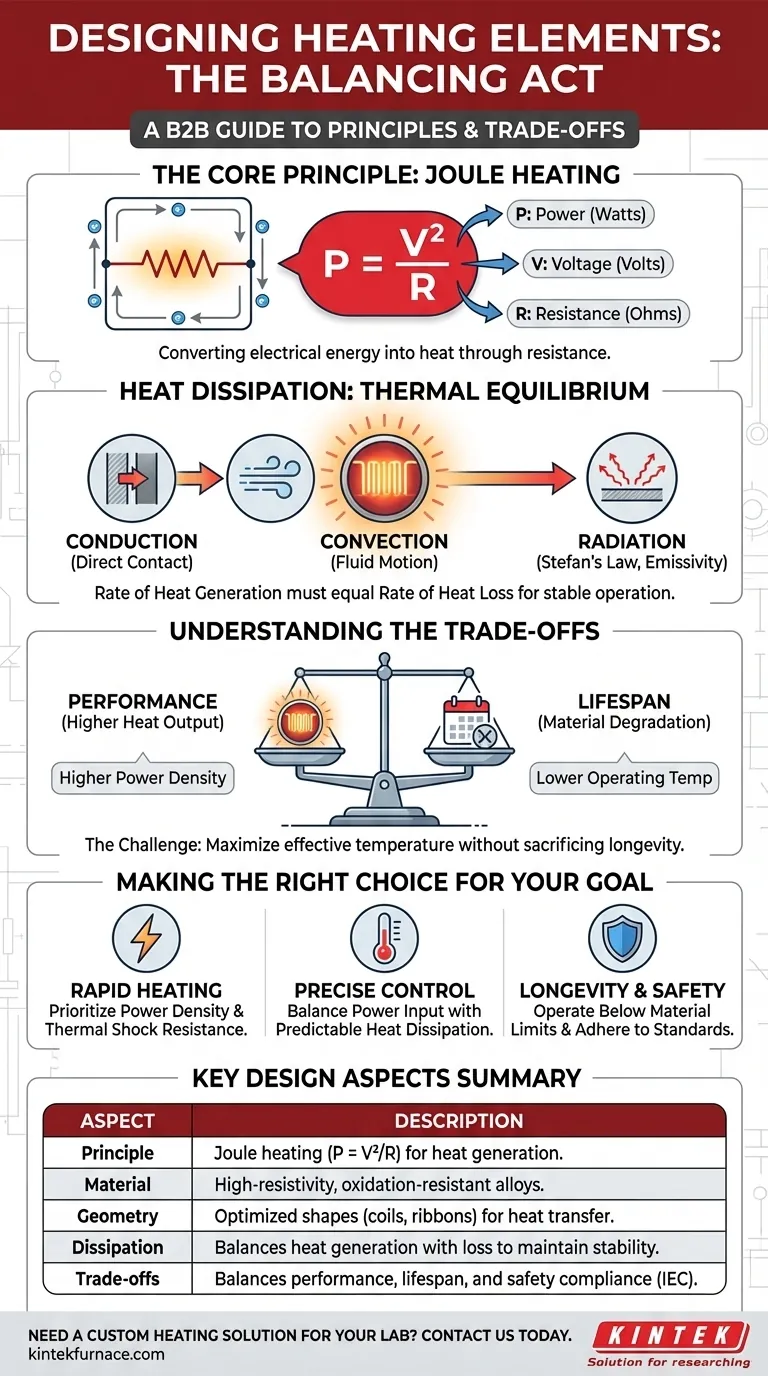

Guida Visiva
