La valvola a spillo funge da preciso regolatore della pressione ambientale indipendente dalle portate di gas. Installata tra il tubo di reazione al quarzo e la pompa del vuoto, limita il percorso di scarico per mantenere pressioni interne più elevate durante le fasi critiche di crescita e raffreddamento. Questa pressione elevata sopprime fisicamente l'evaporazione degli atomi di argento ad alte temperature, prevenendo efficacemente la formazione di buchi sul substrato e garantendo una superficie incontaminata per la sintesi di grafene di alta qualità.
La sintesi ad alta temperatura spesso causa l'evaporazione dei substrati d'argento, creando difetti superficiali che rovinano la crescita del grafene. La valvola a spillo risolve questo problema disaccoppiando il controllo della pressione dal flusso di gas, permettendoti di mantenere un'alta pressione ambientale che blocca gli atomi d'argento in posizione per preservare l'integrità del foglio.
La Sfida della Sintesi ad Alta Temperatura
La Volatilità dell'Argento
La crescita del grafene richiede una significativa energia termica per catalizzare la reazione. Tuttavia, a queste temperature elevate, gli atomi d'argento sulla superficie del substrato diventano altamente volatili.
Formazione di Difetti Superficiali
Senza intervento, questa volatilità porta all'eccessiva evaporazione degli atomi d'argento. Man mano che gli atomi lasciano il reticolo, creano vuoti e buchi sulla superficie del foglio, degradando il modello richiesto per strati continui di grafene.
Il Meccanismo della Valvola a Spillo
Posizionamento Strategico
La valvola a spillo è posizionata specificamente tra il tubo di quarzo (la camera di reazione) e la pompa del vuoto. Questa posizione è fondamentale per la sua funzione di restrittore a valle.
Regolazione Indipendente della Pressione
La funzione principale di questo componente è modulare la pressione del vuoto senza alterare le portate di gas in ingresso. Regolando l'apertura della valvola, è possibile disaccoppiare la velocità di scarico dalla velocità di aspirazione.
Soppressione dell'Evaporazione
La costrizione della valvola aumenta la pressione ambientale all'interno della camera. Questo ambiente ad alta pressione agisce come un sistema di soppressione pneumatica, impedendo agli atomi d'argento di sublimare e costringendoli a rimanere parte del substrato solido.
Impatto sulla Qualità del Grafene
Preservazione del Modello
Prevenendo la formazione di buchi sul foglio d'argento, la valvola a spillo garantisce che il substrato rimanga liscio e continuo. Questo è il requisito fondamentale per la crescita epitassiale.
Cristallinità Migliorata
Una superficie d'argento stabile e priva di difetti favorisce un migliore arrangiamento atomico degli atomi di carbonio. Di conseguenza, il grafene cresciuto in queste condizioni di pressione controllata presenta una cristallinità significativamente migliorata.
Comprensione dei Compromessi Operativi
La Necessità di Modulazione
La valvola a spillo non è un componente "imposta e dimentica"; richiede una modulazione attiva. Deve essere regolata per soddisfare i requisiti specifici sia della fase di crescita che di quella di raffreddamento.
Bilanciamento Pressione e Flusso
Mentre l'obiettivo è un'alta pressione, il sistema richiede comunque un flusso per rimuovere i sottoprodotti. Il compromesso risiede nel trovare la posizione precisa della valvola che massimizza la pressione per arrestare l'evaporazione, mantenendo al contempo una conduttanza sufficiente affinché il sistema funzioni.
Fare la Scelta Giusta per il Tuo Obiettivo
Per massimizzare l'efficacia della valvola a spillo nel tuo setup, considera le seguenti priorità operative:
- Se il tuo obiettivo principale è prevenire danni al substrato: Dai priorità alla restrizione dell'apertura della valvola durante le temperature di picco per massimizzare la soppressione dell'evaporazione dell'argento.
- Se il tuo obiettivo principale è la cristallinità del grafene: Assicurati che la valvola mantenga un'alta pressione costante durante tutta la fase di raffreddamento per prevenire il degrado superficiale nelle fasi finali.
Padroneggiare la valvola a spillo trasforma la pressione della camera da una variabile ambientale passiva a uno strumento attivo per l'ingegneria dei difetti.
Tabella Riassuntiva:
| Caratteristica | Funzione nella Crescita del Grafene | Impatto sul Foglio d'Argento |
|---|---|---|
| Posizionamento | Tra tubo di reazione e pompa del vuoto | Controlla la conduttanza di scarico |
| Controllo Pressione | Disaccoppiato dalle portate di gas | Mantiene alta pressione interna |
| Controllo Evaporazione | Soppressione pneumatica degli atomi | Previene formazione di buchi e vuoti |
| Integrità Superficiale | Garantisce un modello di crescita liscio | Migliora la cristallinità del grafene |
Eleva la Tua Sintesi di Materiali con la Precisione KINTEK
Ottenere lo strato di grafene perfetto richiede più di semplici alte temperature: richiede un controllo assoluto sul tuo ambiente di vuoto. KINTEK fornisce le attrezzature specializzate necessarie per padroneggiare complessi processi CVD.
Supportati da ricerca e sviluppo esperti e da una produzione di livello mondiale, offriamo una gamma completa di sistemi Muffle, Tube, Rotary, Vacuum e CVD, tutti completamente personalizzabili per soddisfare le tue esigenze uniche di ricerca o produzione. Sia che tu stia cercando di sopprimere l'evaporazione del substrato o ottimizzare la crescita cristallina, il nostro team di ingegneri è pronto a supportare il successo del tuo laboratorio.
Pronto a perfezionare il tuo processo di crescita? Contattaci oggi stesso per esplorare le nostre soluzioni personalizzabili per forni!

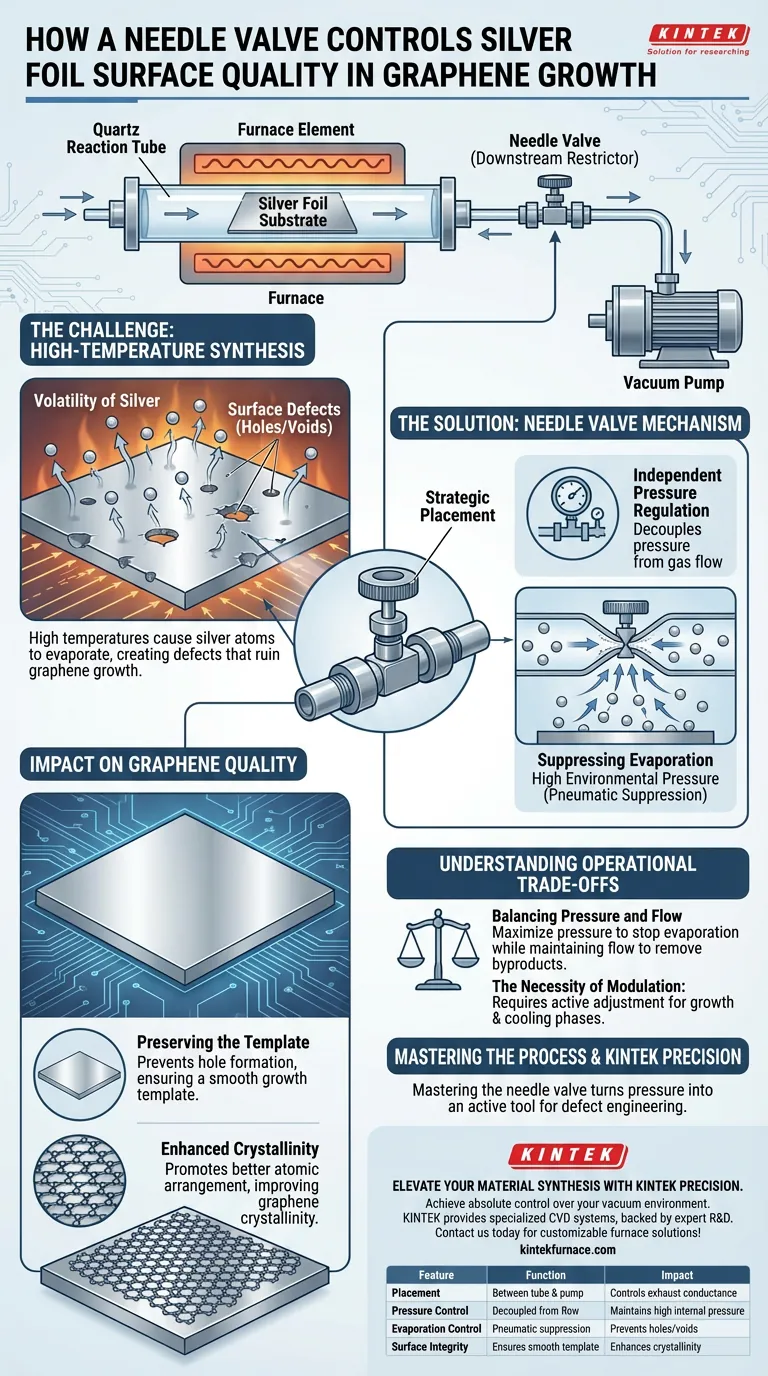

Guida Visiva
Riferimenti
- Hikaru Iwatani, Fumihiko Maeda. Graphene Synthesis on Silver Foil by Chemical Vapor Deposition Using Ethanol. DOI: 10.1380/ejssnt.2025-026
Questo articolo si basa anche su informazioni tecniche da Kintek Furnace Base di Conoscenza .
